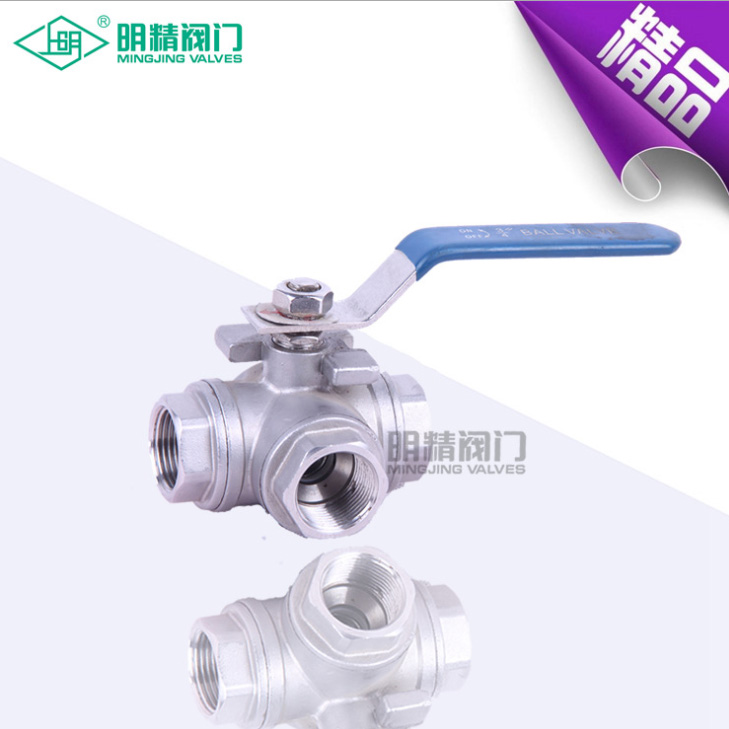

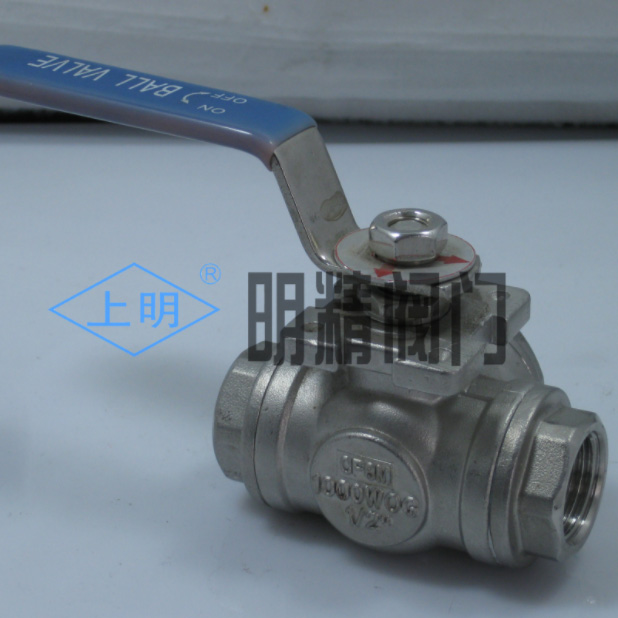

不锈钢三通球阀

不锈钢三通球阀

服务电话:021-63800050

三通不锈钢球阀的详细资料:

产品名称:三通不锈钢球阀 产品特点:应用规范 公称压力:2.5MPa 适用温度范围:-20~232℃~350℃ 适用介质:水、油、气及某些腐蚀性液体(W.O.G) 螺纹类型:G·NPT.BSPT.BSP.DIN259/2999 1000wog三通不锈钢球阀,三通球阀,不锈钢球阀。

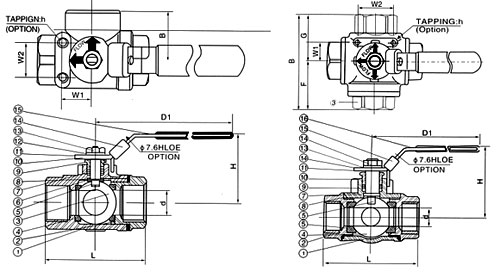

尺寸图

主要零件材料:

序号 零件名称 材质
1 阀体 不锈钢CF8M/CF8
2 阀盖 不锈钢CF8M/CF8
3 不锈钢CF8M/CF8
4 球垫 聚四氟乙烯PTFE
5 阀杆 不锈钢CF8M/CF8
6 填料 聚四氟乙烯PTFE
7 中口 聚四氟乙烯PTFE
8 大薄片 聚四氟乙烯PTFE
9 压盖螺母 不锈钢CF8M/CF8
10 手柄 不锈钢CF8M/CF8
11 流向指示牌 ALUMINUM
12 华司 不锈钢CF8
13 螺帽 不锈钢CF8
14 锁定装置 不锈钢CF8
15 皮套 塑料
16 盲盖 不锈钢CF8M/CF8

三通不锈钢球阀L型主要尺寸、单位mm:

SIZE d L H D1 B W1 W2 h 重量WT(g)
1/2″ 12.7 64 53 97 32.0 22.4 35.0 10-24UNC 530
3/4″ 16.0 76 63 126 38.0 22.4 35.0 10-24UNC 700
1″ 20.0 87 66 126 43.5 22.4 35.0 10-24UNC 980
11/4″ 25.0 96 81 145 48.0 22.4 35.0 10-24UNC 1950
11/2″ 32.0 114 83 145 57.0 25.4 38.1 1/4-20UNC 2950
2″ 38.1 142 96 204 71.0 25.4 38.1 1/4-20UNC 4450

三通不锈钢球阀T型主要尺寸、单位mm:

SIZE d L H D1 B F G W1 W2 h 重量WT(g)
1/2″ 12.7 75 59 126 71.0 335 375 22.4 35.0 10-24UNC 550
3/4″ 16 85 64 126 81.5 390 425 22.4 35.0 10-24UNC 725
1″ 20 100 80 145 102.0 505 515 22.4 35.0 10-24UNC 1000
11/4″ 25 115 90 145 108.5 510 575 25.4 38.1 10-24UNC 2000
11/2″ 32 125 96 204 121.0 580 630 25.4 38.1 1/4-20UNC 3000
2″ 38.1 148 106 204 138.5 655 730 25.4 38.1 1/4-20UNC 4650

订货须知:


一、①三通不锈钢球阀产品名称与型号②三通不锈钢球阀口径③三通不锈钢球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定明精公司的三通不锈钢球阀型号,请按三通不锈钢球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的明精阀门专家为您审核把关。
