产品简介：

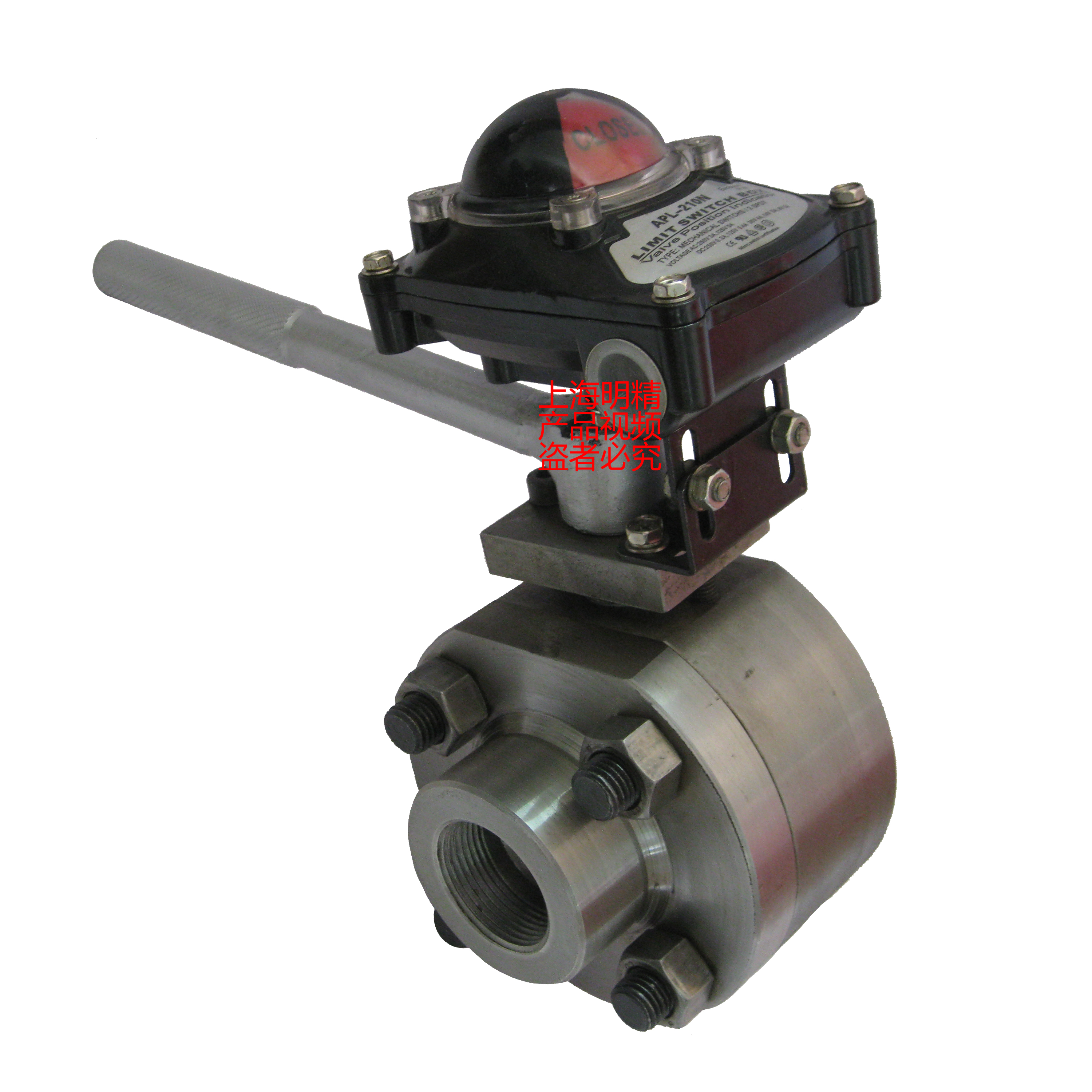

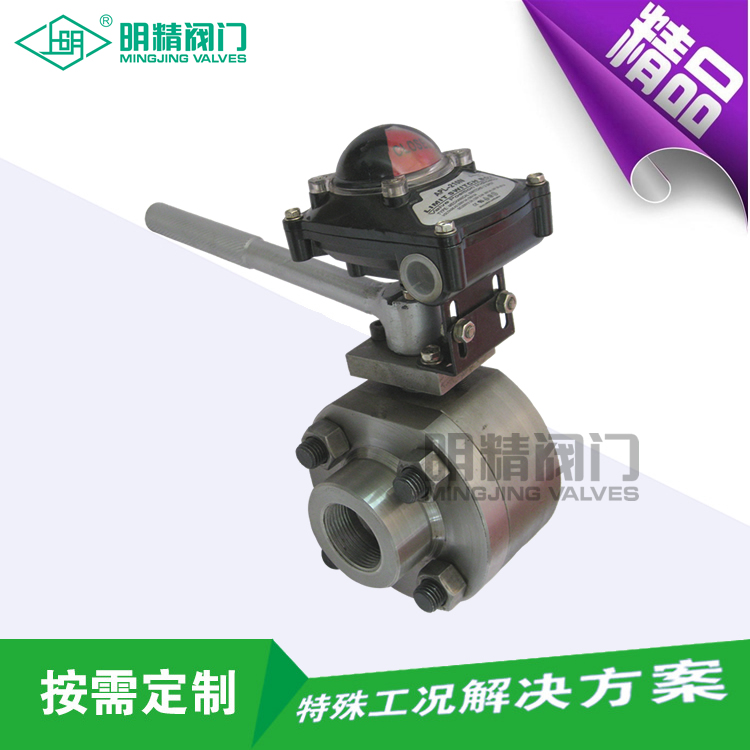

Q911N电动高压螺纹球阀主要由锻打高压球阀阀体和精小型电动执行器组合而成。高压锻打的阀体能够确保球阀在使用的时能够在管道上的压力不均衡时能有效的抗压，并且能够依旧安全的使用。内部采用尼龙密封具有耐高温和增强密封的特性。通过接受（4~20mA）工业信号以220V电源作为动力驱动阀杆带动球心旋转来完成阀门的开关和调节。
零件材料：
| 零件名称 | 阀体 | 球体 | 阀杆 | 密封圈 |
| Q911N-100C Q911N-160C Q911N-320C | 35/45 | 1Cr18 | 1Cr18Ni9Ti | 尼龙 |
| Q911N-100P Q911N-160P Q911N-320P | 304/1Cr18Ni9Ti | 304/1Cr18Ni9Ti | ||
| Q911N-100R Q911N-160R Q911N-320R | 316/1Cr18Ni12Mo2Ti | 316/1Cr18Ni9Ti | ||
主要尺寸 600Lb 900Lb ：
| 口径 | d | L | L1 | H | W | D | L3 |
| 流量 | 总长 | 中段瓣总长 | 中心高度 | 手柄长度 | 半插口 | 有效长度 | |
| NPT3/8" | 10 | 100 | 60 | 62 | 150 | 1280 | 10 |
| NPT1/2" | 14 | 100 | 60 | 65 | 150 | 21.85 | 10 |
| NPT3/4" | 19 | 140 | 80 | 74 | 180 | 27.30 | 13 |
| NPT1" | 24 | 140 | 80 | 80 | 180 | 34.05 | 13 |
| NPT11/4" | 31 | 160 | 90 | 95 | 255 | 42.80 | 13 |
| NPT11/2" | 39 | 180 | 100 | 98 | 255 | 48.80 | 13 |
| NPT2" | 48 | 200 | 110 | 108 | 255 | 61.35 | 16 |
| NPT21/2" | 63 | - | - | - | - | 74.20 | 16 |
| NPT3" | 78 | - | - | - | - | 90.15 | 16 |
| NPT4" | 98 | - | - | - | - | 115.80 | 19 |
采用：ASME、B16.11-1991标准
国标主要尺寸：
| 公称通径 | Q911N-100/160、Q911N-100/160P | Q911N-320、Q911N-320P | |||||||||
| 管螺纹 | 尺寸(mm) | 管螺纹 | 尺寸(mm) | ||||||||
| d | L | H | W | E | H | W | SW | L | |||
| 6 | 1/4 | 11 | 70 | 43 | 108 | 42.5 | - | - | - | - | 70 |
| 10 | 3/8 | 11 | 70 | 43 | 108 | 42.5 | - | - | - | - | - |
| 15 | 1/2 | 11 | 85 | 43 | 108 | 42.5 | 1/2 | 68 | 130 | 41 | 85 |
| 20 | 3/4 | 14 | 95 | 45.5 | 146 | 47.5 | 3/4 | 77 | 180 | 46 | 95 |
| 25 | 1 | 21 | 105 | 59.5 | 146 | 52.5 | 1 | 82 | 180 | 55 | 105 |
| 32 | 1 1 /4 | 25 | 120 | 64.5 | 146 | 60 | 1 1 /4 | 115 | 300 | 70 | 120 |
| 40 | 1 1 /2 | 32 | 130 | 76 | 254 | 65 | 1 1 /2 | 120 | 300 | 80 | 130 |
| 50 | 2 | 38 | 150 | 81 | 254 | 75 | 2 | 130 | 300 | 100 | 150 |
订货须知：
一、①电动高压螺纹球阀产品名称与型号②电动高压螺纹球阀口径③电动高压螺纹球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定明精公司的电动高压螺纹球阀型号，请按电动高压螺纹球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的明精阀门专家为您审核把关。
