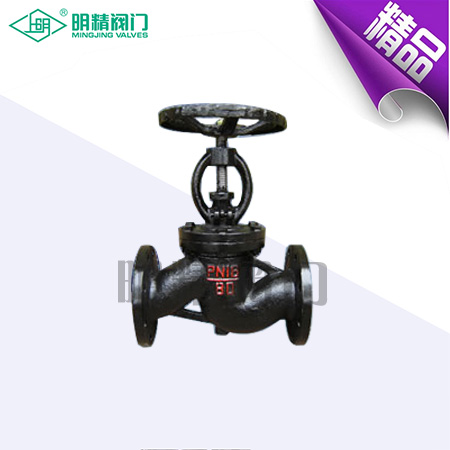

J41T铸铁截止阀

J41T铸铁截止阀

服务电话:021-63800050

一、产品[截止阀]的详细资料:

产品型号:J41T/W/H/F-16型
产品名称:截止阀
产品特点:本阀适用于公称压力1.6MPa的管路上作启闭用。 截止阀价格,截止阀报价,截止阀厂家。

二、性能规范:

型号 公称压力
(MPa)
试验压力 工作温度 适用介质
强度(水)
(MPa)
密封(水)
(MPa)
J41T-16 1.6 2.4 ≤1.8 200 蒸汽、水
J41W-16 1.6 2.4 ≤1.8 100 油品
J41H-16 1.6 2.4 ≤1.8 200 蒸汽、水
J41G-16 1.6 2.4 ≤1.8 100 蒸汽、水

三、主要零材料:

零件名称 材料
J41T-16 J41W-16 J41H-16 J41F-16
阀体、阀盖 灰铸铁 灰铸铁 灰铸铁 灰铸铁
阀杆
阀瓣 灰铸铁+黄铜 灰铸铁 灰铸铁+不锈钢 灰铸铁聚四氟乙稀

四、上明牌J41T铸铁截止阀尺寸:

型号 公称通径DN(mm) 尺寸
L D D1 D2 b-f Z-Φd H Do
J41T-16
J41W-16
J41H-16
J41F-16
15 130 95 65 45 14-2 4-14 113 80
20 150 105 75 55 16-2 4-14 113 80
25 160 115 85 65 16-2 4-14 125 80
32 180 135 100 78 18-2 4-18 145 100
40 200 1451 110 85 18-3 4-18 180 130
50 230 60 125 100 20-3 4-18 200 130
65 290 180 145 120 20-3 4-18 205 150
J41T-16
J41W-16
J41H-16
J41F-16
中部法兰
65 290 180 145 120 22-3 4-18 310 150
80 310 195 160 135 24-3 8-18 350 240
100 350 215 181 155 26-3 8-18 365 240
125 400 245 210 185 26-3 8-18 430 300
150 480 280 240 210 28-3 8-23 450 300
200 600 335 295 265 30-3 12-23 556 300

订货须知:

一、①J41T铸铁截止阀产品名称与型号②J41T铸铁截止阀口径③J41T铸铁截止阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定明精公司的J41T铸铁截止阀型号,请按J41T铸铁截止阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的明精阀门专家为您审核把关。
