电动调节阀

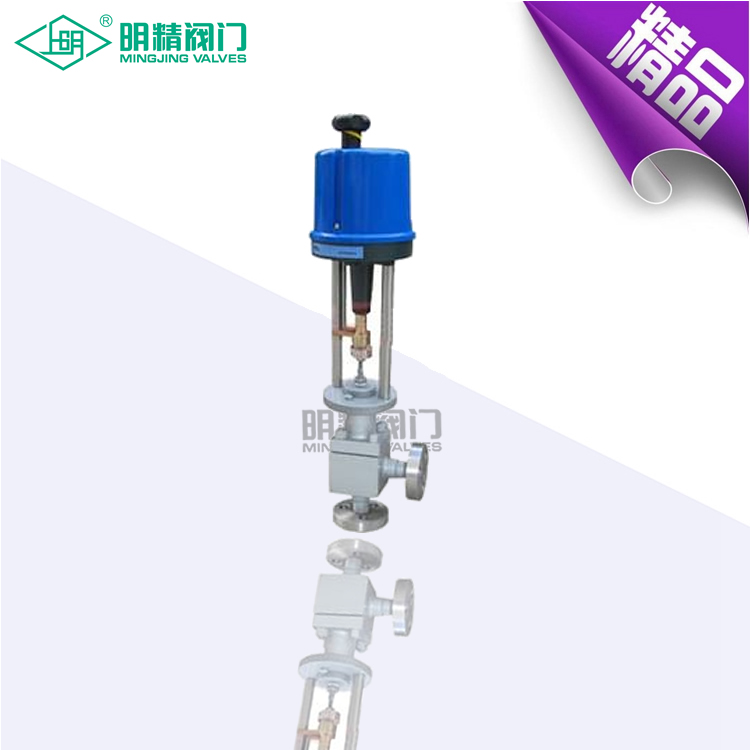

电子式角型调节阀

上明牌ZDSJ系列电子式直行程电动角型调节阀,配用德国进口PS系列直行程电动执行机构,实现对压力、流量、温度、液位等参数的调节。具有体积小、重量轻、泄漏量少、流路简单、阻力小,使用于高压差、高粘度、含有悬浮物和颗粒状物质液体的调节,可以避免结焦,堵塞,也便于自洁和水清洗,角型阀一般使用于底进侧出的场合

产品概述:
上明牌ZDSJ系列电子式直行程电动角型调节阀,配用德国进口PS系列直行程电动执行机构,实现对压力、流量、温度、液位等参数的调节。该电动调节阀具有体积小、重量轻、泄漏量少、流路简单、阻力小,使用于高压差、高粘度、含有悬浮物和颗粒状物质液体的调节,可以避免结焦,堵塞,也便于自洁和水清洗,角型阀一般使用于底进侧出的场合,因为这样可使调节有较好的稳定性。

阀体:

形式:角型单座铸造阀
公称通径:20-300mm
公称形式:PN1.6 4.0 6.4Mpa
连接形式:法兰式按JB78-59 JB79-59
材料:HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
性能图

上阀盖:

常 温 型:-20℃-+200℃
散 热 型:-40℃-+450℃
压盖形式:螺栓压紧式
填 料:V型聚四氟乙烯填料、柔性石墨、不锈钢波纹管

四、阀内组织:

阀芯形式:上导向单座柱塞式阀芯
流量特性:等百分比特性,直线特性和快开特性
材 料:1Cr18Ni9Ti 0Cr18Ni12M02Ti
性能图

执行机构:

类型:可选PS、3810、ZAZ型(DN100以内)、DKZ型(DN100以上)系列电子式直行程执行机构。
防爆型选用3810系列技术参数和性能:请参阅对应的执行机构与阀门定位器说明书。

规格参数表:

公称通径DN

20

25

32

40

50

65

80

100

125

150

200

250

300

阀座直径dn(mm)

20

25

32

40

50

65

80

100

125

150

200

250

300

额定流量系数Kv

6.5

10

16

25

40

63

100

160

250

400

630



行程mm

10

16

25

40

60

100

100

允许压差ΔMPa

6.1

3.8

2.3

1.4

1.0

2.3

1.6

1.0

0.8

0.6

0.4



基本误差%

±2.5

回差%

2.5

死区%

1.0

始终点偏差%

±2.5

额定行程偏差%

2.5

允许泄漏量Q

Kv值的0.1%

可调范围

30:1

配电动执行器型号

PSL

PSL201

PSL202

PSL204

PSL208

PSL312

PSL320

3810L

SA-08

381LSA-30

381LSB-30

381LSB-50

381LSC-65

381LSC-160

公称压力 介质温度阀 体材料

1.6MPa

常温-20℃~+200℃ 铸铁HT200

4.0MPa

常温-20℃~+200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti

中温-40℃~+450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti

6.4MPa

常温-20℃~+200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti

中温-40℃~+450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti

温度范围:

阀体材料

公称
压力
MPa


介质工作温度℃

120

200

250

300

350

400

425

450

475

500

525

550

575

600

最大工作压力MPa

铸铁HT200


1.6


1.6

1.5













铸钢ZG25


4.0 6.4



4.0 6.4

3.7 5.9

3.3 5.2

3.0 4.7

2.8 4.1

2.3 3.7

1.8 2.9







铸不锈钢ZG1Cr18Ni9Ti

4.0 6.4





4.0 6.4

3.0 4.4

2.7 4.2

2.4 4.0

2.1 3.8

1.9 3.5

1.7 3.4

1.4 3.2

1.1 2.9

0.8 2.6

尺寸图

安装尺寸和重量

公称通径DN(mm)

L(mm)


H1mm

H(mm)

Rmm

重量(kg)

PN(MPa)


常温

中温

PN1.6 MPa

1.6

20


100


100


740


870


176


15.5

25


115


115


740


870


176


25

32


130


130


785


915


176


27.5

40


130


130


770


900


176


28.5

50


150


150


785


920


176


32.5

65


170


170


915


1080


225


59

80


190


190


975


1140


225


59

100


215


215


1035


1200


225


87

125


250


250


1145


1285


225


133

150


275


275


1200


1340


225


171

200

325

325

1255

1400

225

269

型号编制说明

Z

D

S

JP

16

C

G

自控阀门

执行机构类型

位移特征:

阀门结构形式:

公称压力:

阀体材质:

温度类型:


D:表示PS系列


S:表示直行程

J:表示角形阀

16:表示1.6MPa

C:表示碳钢

G:表示中温型常温省略


R:表示3810系列



P:表示单座

40:表示4.0MPa


P:表示不锈钢铸铁省略


H:表示DKZ系列




64:表示6.4MPa



C:表示ZAZ系列
