ZQDF蒸汽电磁阀

ZQDF蒸汽电磁阀

服务电话:021-63800050

一、产品[蒸汽电磁阀]的详细资料:

产品型号:ZQDF
 产品名称:蒸汽电磁阀
产品特点:上明牌ZQDF(Y)系列蒸汽(液用)电磁阀是工业过程自动化控制系统用的执行器,它在接受电控信号后能自动开启或关闭阀门,实现对管道中流体介质的通断或流量调节控制,从而对系统中温度、流量、压力等参数进行自动调节或远程控制。蒸汽电磁阀,电磁阀。本系列电磁阀产品可广泛用于纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中。ZQDF系列主要用于空气、蒸汽、媒气等气体介质的控制;ZQDF-Y系列电磁阀主要用于自来水、蒸馏水、冷冻盐水、电镀废液等液体介质,同时也用于粘度小于4°E的油类。

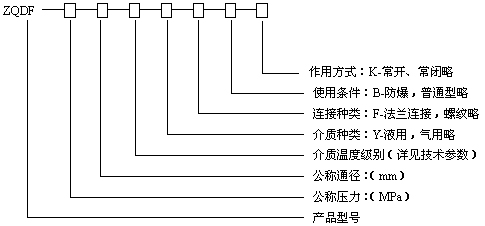

二、型号规格说明:

型号规格说明图

三、技术参数:

型号

参数

ZQDF-1 ZQDF-2 ZQDF-3 ZQDF-1Y ZQDF-2Y ZQDF-3Y
公称压力(MPa) 1.6
工作压差(MPa) DN15-50 0~1.6
DN65-100 0.05~1.6

介质种类

煤气、 空气等 饱和 蒸汽 过热蒸汽或高温气体 水油 液体 热水 高温 水、油
介质温度℃(mm) ≤60 ≤180 ≤220 ≤60 ≤180 ≤220
使用电压 AC220V其余规格可作特殊订货
使用寿命 按JB/T7352-92规定
泄漏量(ml/min) 按JB/T7352-92·F规定
功耗(VA) 50

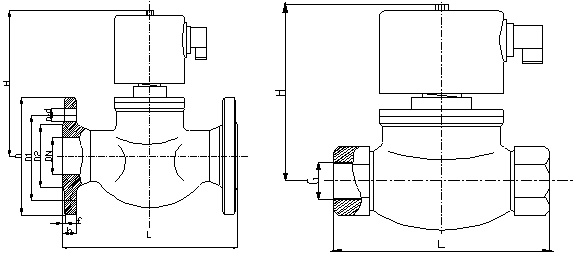

尺寸图

四、上明牌ZQDF蒸汽电磁阀安装尺寸:

公称通径 DN 内螺纹连接 法兰连接
外形尺寸 内螺纹 外形尺寸 法兰尺寸
H L G H L D D1 D2 b f n-d
15 153 92 1/2 153 130 96 65 46 14 2 4 -Φ14
20 153 92 3/4 153 150 105 75 56 16 2 4 -Φ14
25 153 110 1 153 160 115 85 65 16 3 4 -Φ14
32 176 120 11/4 176 180 140 100 76 18 3 4 -Φ18
40 176 140 11/2 176 200 150 110 84 18 3 4 -Φ18
50 192 162 2 192 230 165 125 99 20 3 4 -Φ18
65 - - - 250 290 185 145 118 20 3 4 -Φ18
80 - - - 260 310 200 160 132 20 3 8 -Φ18
100 - - - 290 350 220 180 156 22 3 8 -Φ18

订货须知:

一、①ZQDF蒸汽电磁阀产品名称与型号②ZQDF蒸汽电磁阀口径③ZQDF蒸汽电磁阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定明精公司的ZQDF蒸汽电磁阀型号,请按ZQDF蒸汽电磁阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的明精阀门专家为您审核把关。
