产品简介:

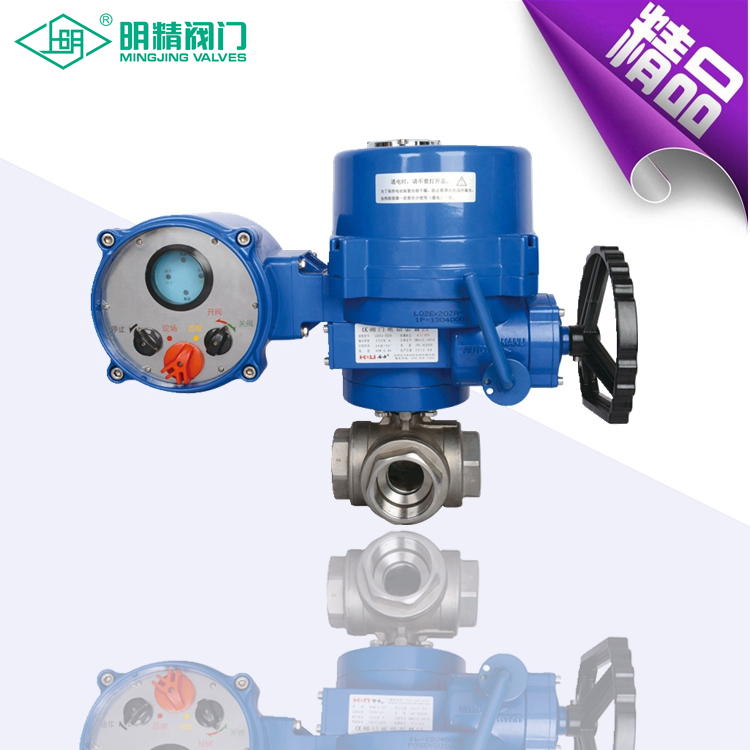

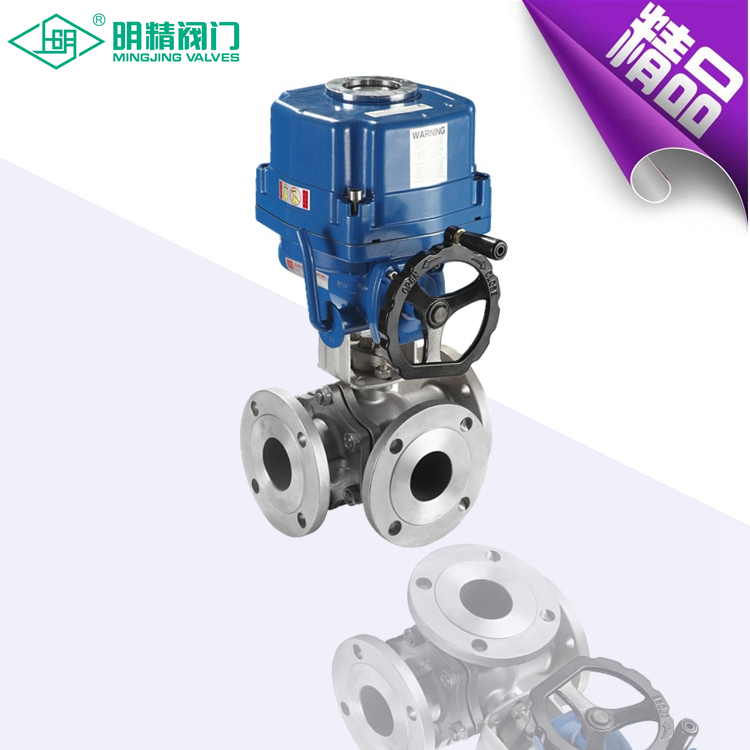

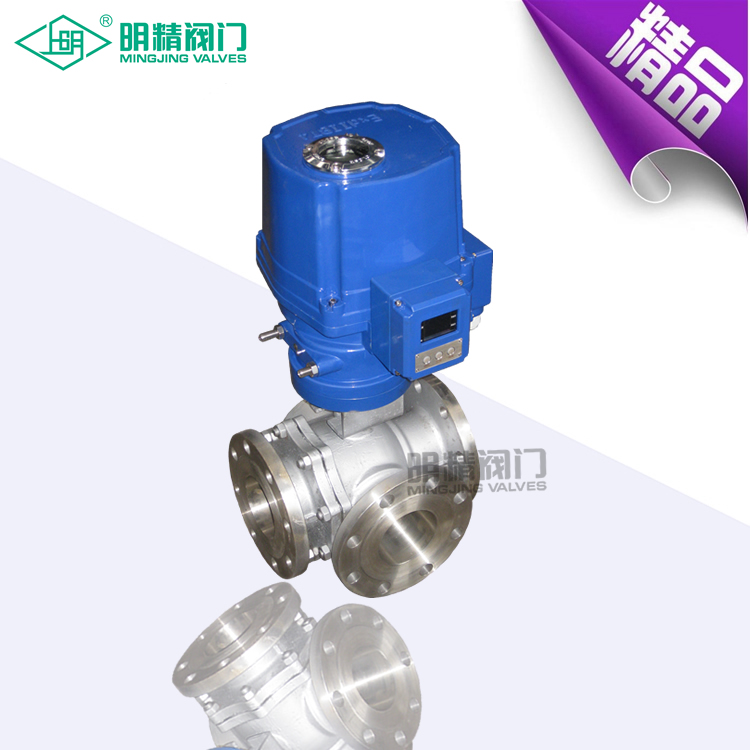

BQ944F防爆电动三通球阀由电动执行机构和三通球阀阀体组成。电动三通球阀可以分为电动L型球阀和电动T型球阀。电动三通L型球阀可以连接两条互相接通的管道,但不能同时保持第三条管道的接通,有分配的作用;电动三通T型球阀可以连接三条互相正交的管道,和切断第三条通道,有分流和合流的作用。电动三通球阀具有性能可靠,外形精美,阀容量大,密封效果好等优点,广泛应用于石油、化工、造纸、航空、电厂、冶金、能源、食品、水系统等工业部门。
产品特点:
1、结构紧凑,适用范围广,密封性好。
2、引|进国外先进设计,性能可靠,操作方便。
3、流体阻力小,其阻力系数与同长度的管段相等。
4、台臣阀门生产的电动球阀具有较为先进的国际水平和性能特色。
工作原理:
电动三通球阀就是一种有三个进出口的阀门,它的工作原理有分流和合流两种。电动分流三通球阀的工作原理就是介质从一个通道进来,从另外两个通道出去;电动合流三通球阀的工作原理就是介质从两个通道进去,从一个通道出来。
执行机构:
1、控制量采集精度:0.2级;
2、阀位反馈输出精度:0.2级;
3、死区(灵敏度):0.1~3% ;
4、输入阻抗:4~20mA 阻抗200Ω,0~10V 10KΩ;
5、工作电源:AC220V-±10%,50Hz-±2% AC24V±10%,50Hz-±2% DC24V±5%;
6、控制方式:比例调节方式;
7、输入控制信号:4~20mA或0~10mADC,电压信号0~5V或1~5V或0~10V,
8、输出位置反馈信号:4~20mA或0~10mADC,电压信号0~5V或1~5V或0~10V;
技术参数:
防爆电动执行器技术参数 | Q944/5F电动防爆三通球阀阀体参数 | ||
电源 | AC110、220、380V/DC24、220V | 公称通径 | DN15~200mm |
输出力矩 | 80N·M~3000N·M | 公称压力 | PN1.6 |
任选功能 | 防爆开关型、防爆调节型 | 阀轴材质 | 不锈钢 |
动作范围 | 0~90°±5° | 阀体材质 | 碳钢、304/316/316L不锈钢 |
电 机 | 全封闭鼠笼式感应电机 | 球体材质 | 304/316/316L不锈钢 |
环境温度 | -20℃~70℃ | 阀座密封 | PTFE、PPL、金属密封 |
手动操作 | 机械离合机构 | 温 度 | PTFE≤180℃、PPL≤350℃、金属密封≤450℃ |
自锁装置 | 蜗轮、蜗杆机构提供自锁 | 适用介质 | 水、石油、酸碱类、粘性流体、浆料、强氧化性介质等 |
防护等级 | Exd Ⅱ BT4 IP67 | ||
输入信号 | 0-10,1-5VDC/4-20mA(调节型) | 特 点 | 连线简单、流向切换、阻力小、动作稳定 |
外形尺寸:
公称通径DN | L | L1 | H | D | D1 | 额定功率 |
15 | 150 | 258 | 277 | 95 | 65 | 15W |
20 | 160 | 258 | 282 | 105 | 75 | 15W |
25 | 180 | 258 | 295 | 115 | 86 | 15W |
32 | 200 | 258 | 302 | 140 | 100 | 15W |
40 | 220 | 258 | 310 | 150 | 110 | 15W |
50 | 240 | 258 | 319 | 165 | 125 | 15W |
65 | 260 | 338 | 381 | 185 | 145 | 40W |
80 | 280 | 338 | 391 | 200 | 160 | 40W |
100 | 320 | 368 | 452 | 215/230 | 180/190 | 90W |
125 | 380 | 368 | 500 | 245/270 | 210/220 | 90W |
150 | 440 | 368 | 519 | 280/300 | 240/250 | 90W |
200 | 550 | 410 | 595 | 335/360 | 295/310 | 180W |
维护与保养:
1、要定期检查,电源不能有故障。
2、经常检查管道,不要让管道内有铁锈和脏污。
3、不要将阀支承在敏感部位,如阀门定位器、接头、连线等处。
4、阀体与上阀盖连接处密封垫使用久了要及时更换,更换时只需卸下上阀盖就可安放新的密封垫。
5、填料函如有参漏要及时更换密封埴料更换时将阀杆脱开,压板和填料压盖取下即可装入新的填料。
6、长期停放时,应装上连接去兰的保护罩所以接口都要用塑料塞堵上。停放时,保证阀整体的垂直性或水平位置。
