产品简介：

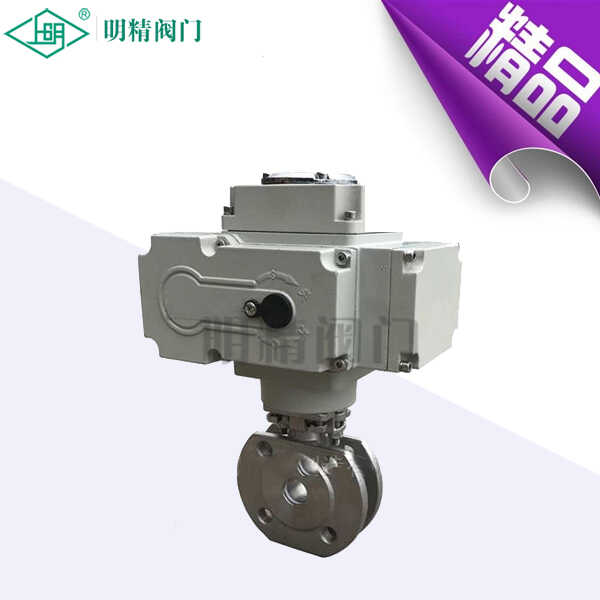

Q971F 电动超薄型球阀由上明牌DCL系列精小型电动执行器与超短球阀组成，和普通电动球阀相比具有结构紧凑，体积小，重量轻，阀座与端面法兰距离近，物料滞留少。密封性能优越等特点。通常适用于密封要求严格的场合，广泛应用于化工、石油、制药、轻工等行业的自动控制。采用V型通道球体结构与电子式电动执行器配套可实现流量的调节。电动超短型球阀,电动球阀,超短型球阀。
产品特点：
■防火、防静电设计
■阀杆防爆出装置
■阀球上设计有压力平衡孔
■双层阀杆填料与对压碟型弹片装置
规格参数
电源 | AC200/220V，50/60Hz | 公称通径 | DN10～150mm | |
输出力矩 | 50N·M～2000N·M | 公称压力 | PN1.6 2.5 4.0 6.4 31.5MPa（定制） | |
动作范围 | 0～90° 0～360° | 泄漏量 | 软密封:零泄漏 | 硬密封:≤额定流量的10-5 |
动作时间 | 15秒/30秒/60秒 | 执行机构 | 可另配PSQ、HQ、UNIC、361RS | |
保护装置 | 过热保护 | 流量特性 | 快开特性 | |
环境温度 | -30°～60° | 可调范围 | DN10-80 | DN100-150 |
250:1 | 350:1 | |||
手动操作 | 同附带手柄操作 | 基本误差 | ±1% | |
限位 | 电气、机械二重限位 | 死区 | ≤1% | |
防护等级 | 相当于IP-65 | 回差 | ≤1% | |
位置测量 | 可选装开关或电位计 | 适用温度 | 密封面 | |
驱动电机 | 8W/E | PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃ | ||
进线接口 | PE1/2〞进线线锁 | |||
连接尺寸（mm）：
Q971F-16 | ||||||||||
通径DN | d | L | D | K | D1 | n-Md | f | H | W | |
mm | in | |||||||||
15 | 1/2″ | 14 | 35 | 90 | 65 | 46 | 4-M12 | 2 | 190 | 196 |
20 | 3/4″ | 19 | 38 | 100 | 75 | 56 | 4-M12 | 2 | 195 | 196 |
25 | 1″ | 24 | 42 | 110 | 85 | 65 | 4-M12 | 2 | 210 | 196 |
32 | 1 1/4″ | 29 | 50 | 130 | 100 | 76 | 4-M16 | 3 | 220 | 196 |
40 | 1 1/2″ | 38 | 60 | 145 | 110 | 84 | 4-M16 | 3 | 230 | 196 |
50 | 2″ | 48 | 70 | 160 | 125 | 99 | 4-M16 | 3 | 265 | 196 |
65 | 2 1/2″ | 64 | 95 | 180 | 145 | 118 | 4-M16 | 3 | 300 | 255 |
80 | 3″ | 76 | 118 | 195 | 160 | 132 | 8-M16 | 3 | 325 | 255 |
100 | 4″ | 95 | 140 | 215 | 180 | 156 | 8-M16 | 3 | 350 | 255 |
125 | 5″ | 118 | 195 | 245 | 210 | 184 | 8-M16 | 3 | 375 | 255 |
150 | 6″ | 150 | 280 | 280 | 240 | 211 | 8-M20 | 3 | 420 | 255 |
200 | 8″ | 200 | 350 | 335 | 295 | 266 | 12-M20 | 3 | 460 | 255 |
结构长度：Q/OLF002-88
法兰标准：JB79亦可按GB9113、ANSI B16.5、JIS B2212
