电动球阀

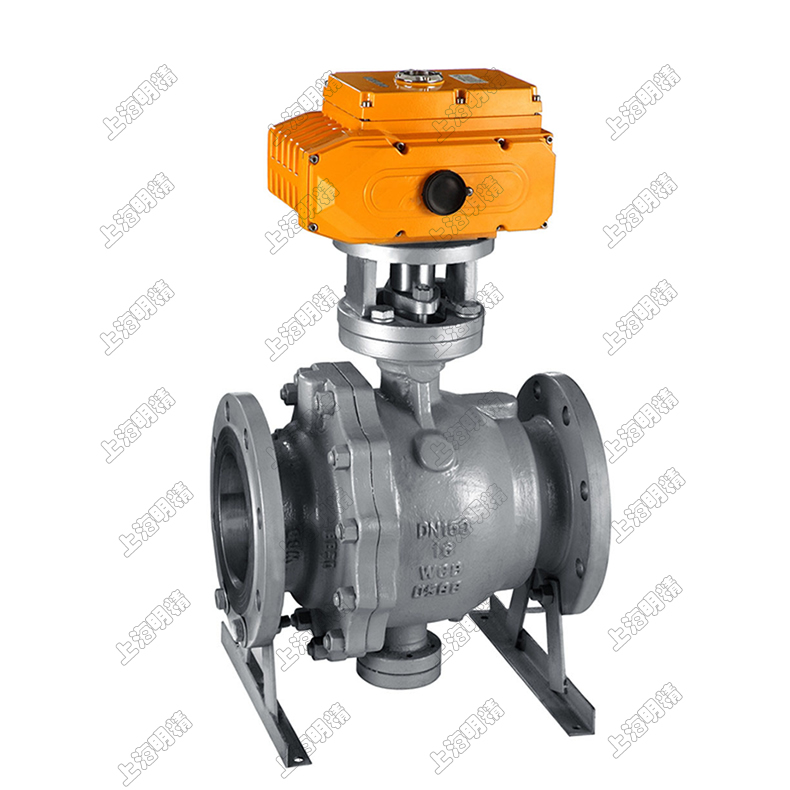

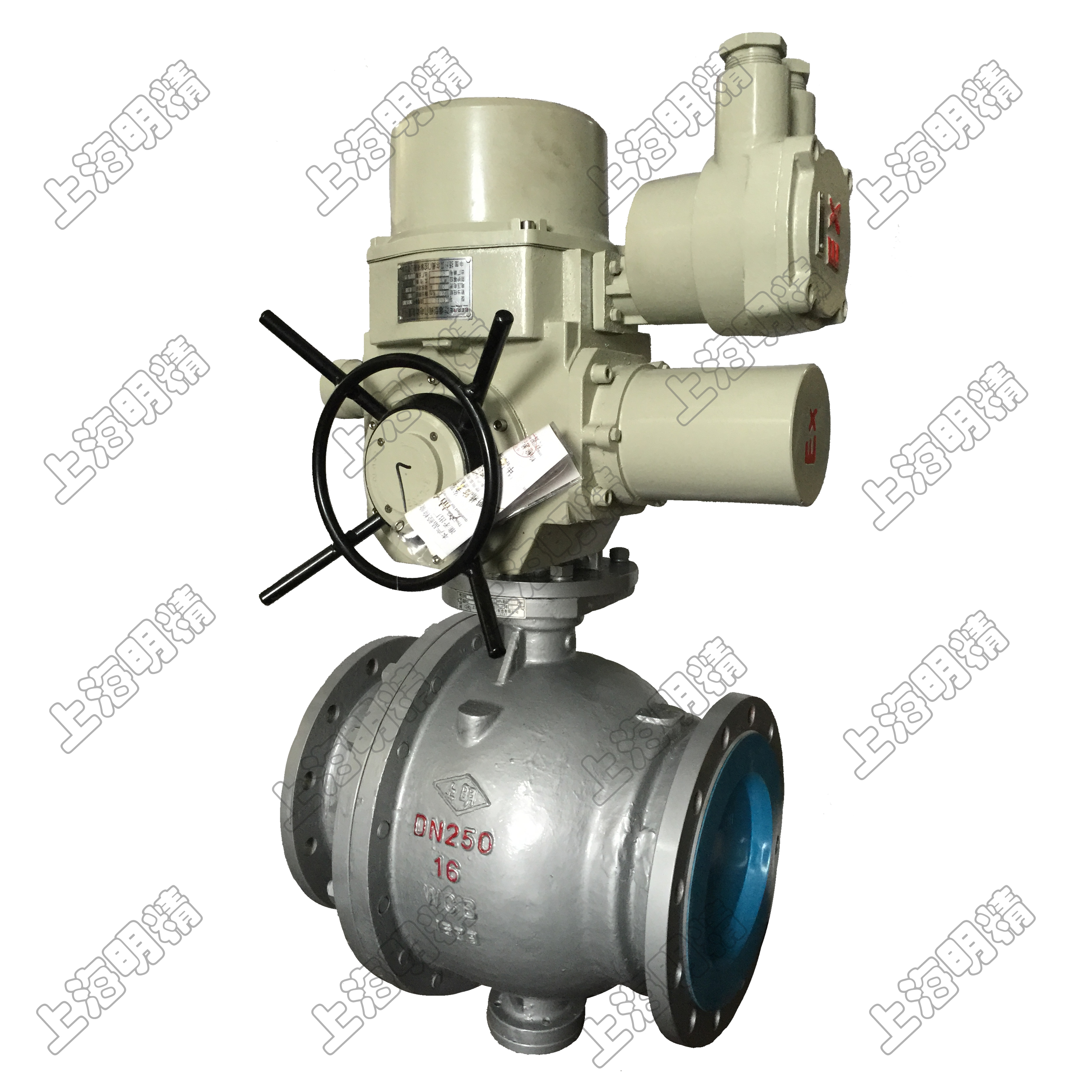

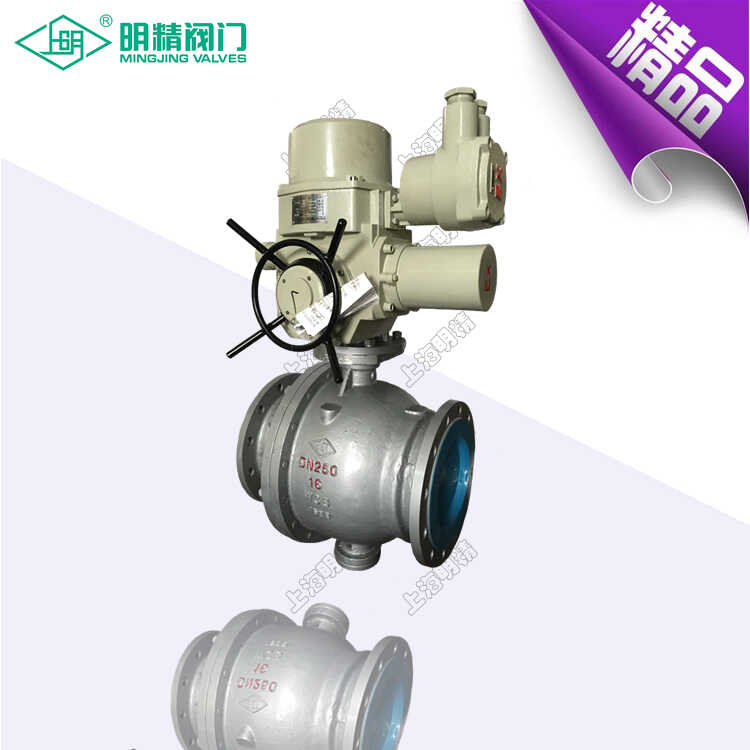

固定式电动球阀

上明牌Q947型电动球阀适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式,电动执行机构内置伺服系统,无须另配伺服放大器,输入4-20mA信号及220VAC电源即可控制运转。具有连线简单,结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构可根据用户要求另配置UNIC、PSQ、HQ、DHL等型号电子式电动执行机构或GTX、AL等气活塞式执行机构

  • 型号:Q947F
  • 温度:-30°~60°
  • 压力:1.6~11.0Mpa
  • 电话:021-63800050
  • 标签:固定球阀 电动球阀

产品简介
 上明牌Q947型电动球阀适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式,电动执行机构内置伺服系统,无须另配伺服放大器,输入4-20mA信号及220VAC电源即可控制运转。具有连线简单,结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构可根据用户要求另配置UNIC、PSQ、HQ、DHL等型号电子式电动执行机构或GTX、AL等气活塞式执行机构。


执行标准
 1、设计与制造:GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
 2、法兰尺寸:JB/T74~90(JB74~90)、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、NF E29-211、DIN2543。
 3、结构长度:GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
 4、检验主试验:JB/T 9092、API 598。

规格参数

执行机构技术参数阀体参数
电源AC380/220V公称通径DN50~1200mm
动作范围0~90° 0~360°泄漏量软密封:零泄漏硬密封:≤额定流量的10-5
动作时间15秒/30秒/60秒执行机构可另配PSQ、HQ、UNIC、361RS
       等系列电子式电动执行机构
保护装置过热保护流量特性快开特性
环境温度-30°~60°可调范围250:1350:1
手动操作同附带手柄操作基本误差±1%
限位电气、机械二重限位死区≤1%
防护等级相当于IP-65回差≤1%
位置测量可选装开关或电位计适用温度密封面
进线接口PE1/2〞进线线锁PTFE≤150℃ RTFE≤180℃ PPL≤300℃
       硬密封≤450℃

CH系列执行机构可直接接收计算机或工业仪表等输出的4~20mADC或1~5VDC控制信号,220VAC电源,根据阀位反馈信号与设定值比较偏差对执行机构驱动电机进行智能步距调整(PID调节),以实现与执行机构配套的阀门或其他装置开度的精确定位,同时输出4~20mADC的位置反馈信号。其核心控制部件电子式伺服控制器应用现代数字技术,对DCS/PLC规范设计而成,集信号采集、处理、反馈、控制于一体。采用独创的电子制动电路并附加机械阻尼装置消除惯性,可瞬时停机,定位时无振荡,定位精度可达0.3%以上。可控硅输出,动作时间快,输出稳定,可靠性高。体积小,轻便宜人,性能可靠,配套简单,流通能力大,特别适合于介质是粘稠,含颗粒,纤维性质的场合。目前该阀广泛应用于食品,环保,轻工,石油,造纸,化工,教学和科研设备,电力等行业的工业控制系数。> Q47型固定式球阀是新一代高性能球阀,适用于长输管线和一般工业管线,其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑,适用于各种腐蚀性和非腐蚀性介质。它与浮动球阀相比,工作时,阀前流体压力在球体上产生的作用力全部传递给轴承,不会使球体向阀座移动,因而阀座不会承受过大的压力,所以固定式球阀的转矩小、阀座变形小,密封性能稳定、使用寿命长,适用于高压、大口径场合。先进的弹簧预阀座组件,具有自紧特性,实现上游密封。每阀有两个阀座,每个方向都能密封,因而安装没有流向限制,是双向。
 本阀有二块式和三块式两种阀体结构,中法兰用螺栓连接,密封采用增强聚四氟乙烯镶入不锈钢圈内,钢圈后部没有弹簧保证阀座紧贴球体,保持密封。上下阀杆均没有PTFE轴承,减少磨擦,操作省力,小轴底部没有调整片,保证球与密封圈的接处位置。
 全通径:阀门流量孔径与管线内径一致,以便管线清扫。>

技术参数

试验压力Mpa)公称压力(Mpa)压力级(class)JIS(Mpa)
1.62.54.06.410.015030060010K20K
强度试验2.43.86.09.615.03.17.815.32.43.8
密封试验1.82.84.47.011.02.25.611.21.52.8
气密试验0.5~0.7

零件材质

零件名称

材 料
阀体WCBZG1Cr18Ni9TiCF8(304)

CF3 (304L)>

ZG1Cr18Ni12Mo2TiCF8M(316)CF3M
       (316L)
球体、阀杆
2Cr131Cr18Ni9Ti0Cr19Ni9
(304)
00Cr19Ni11
       (304L)
1Cr18Ni12Mo2Ti0Cr17Ni12Mo2
       (316)
00Cr17Ni12Mo2
       (316L)
密封圈
聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯 柔性石墨
适用介质
水、气体、蒸汽、油品等
硝酸等腐蚀性介质
强氧化性介质
醋酸等腐蚀介质
尿素等腐蚀性介质

外形尺寸

公称压力公称
       通径
LH(mm)重量(kg)
mmmmQ47Q347Q647Q947Q47Q347Q647Q947Q67Q367Q667Q967
1.6
2.5
100305178 41647055 9011080 85105
125381252 54252080 12014575 115140
150403 205572538 140170205 125155190
200502 398736580 220250275 200230255
250568 495890637 365310335 340295310
300648 580910684 530485475 500455445
350762 6251020796 740600600 695555545
400838 7201080842 900955895 845900840
450914 7701120874 117012501105 110511951045
500991 8401150904 134015501360 127014801290
6001143 105012101120 158017401495 148016801405
7001245 11013001218 188520001850 178519001750
8001397 115014601328 219023102050 207022001930


公称压力
       (mpa)
公称通径LH(mm)重量(Kg)
mminmmQ47Q347Q647Q947Q47Q347Q647Q947Q67Q367Q667Q967
CL150100422917820541647045117788545 7885
12553562523985425205818510712058117107120
1506394 495572538 245145180 185145180
2008457 580736580 395220245 245220245
25010533 625890637 516280300 395280300
30012610 720910684 756450445 516450445
35014686 7701020796 958570585 756570585
40016762 8401080842 1200920860 958920860
45018864 10501120874 150011401075 120011401075
50020914 11001150904 180013601310 180013601310
600241067 115012101120 210016201450 210016201450
700281245  13001218  19301810  19301810
800321397  14601328  22502010  22502010

订货须知
一、①Q947F固定式电动球阀产品名称与型号②Q947F固定式电动球阀口径③Q947F固定式电动球阀是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定明精公司的Q947F固定式电动球阀型号,请按二位三通双动自保持球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的明精阀门专家为您审核把关。>
