产品简介：

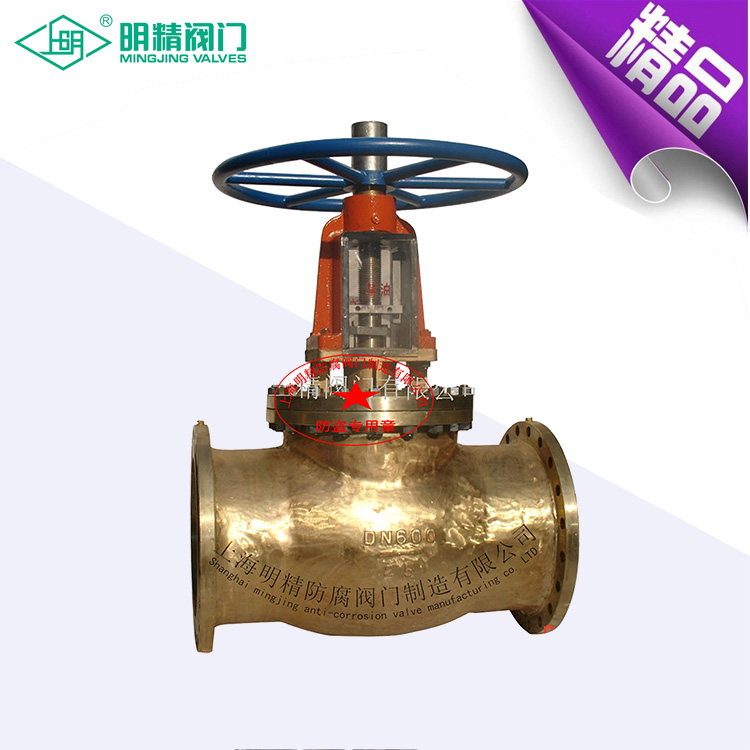

JY41W黄铜氧气专用截止阀作为冶金工业中输送氧气管路上的启闭装置，较其它通用阀门相比有许多特别严格的要求。因为氧气属易燃易爆危险品，所以必需防泄漏，防静电，防火花，以避免发生事故。 在结构上，设计为：阀瓣启闭时阀杆只升降而不转动，有效地降低了密封副磨损、填料磨损和上密封磨损；侧法兰上装有接地螺钉，避免产生静电火花；阀杆外露部分用有机玻璃密闭封盖，用以防尘防油。 技术参数 阀体材质 1Cr18Ni9Ti 公称压力PN(MPa) 2.5 公称通径DN(mm) 15-400 性能描述 特点 具有密封性能好，操作轻便灵活，安全可靠，使用寿命长等优点。
压力试验：
公称压力 | 强度试验 | 水密封试验 | 上密封试验 | 气密封试验 |
2.5 | 3.8 | 2.8 | 2.8 | 0.6 |
4.0 | 6.0 | 4.4 | 4.4 |
零件材料：
体盖 | 阀杆 | 阀瓣 | 密封面 | 垫片 | 填料 | 工作温度 | 适用介质 |
1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni19Ti | STL本体材质 | PTFE | PTFE | 常温 | 氧气 |
ZCrZn16S14 |
主要尺寸：
1.6MPa | DN | L | D | D1 | D2 | b | n-φd | H | D0 |
凸面法兰 | 25 | 160 | 115 | 85 | 65 | 14 | 4-φ14 | 305 | 160 |
32 | 180 | 135 | 100 | 78 | 16 | 4-φ14 | 316 | 160 | |
40 | 200 | 145 | 110 | 85 | 16 | 4-φ14 | 328 | 180 | |
50 | 230 | 160 | 125 | 100 | 16 | 4-φ14 | 356 | 200 | |
65 | 290 | 180 | 145 | 120 | 18 | 4-φ14 | 389 | 280 | |
80 | 310 | 195 | 160 | 135 | 20 | 4-φ14 | 400 | 280 | |
100 | 350 | 215 | 180 | 155 | 20 | 4-φ14 | 460 | 320 | |
125 | 400 | 245 | 210 | 185 | 22 | 4-φ14 | 528 | 320 | |
150 | 480 | 280 | 240 | 210 | 24 | 4-φ14 | 668 | 450 | |
200 | 600 | 335 | 295 | 265 | 26 | 4-φ14 | 795 | 500 | |
250 | 650 | 405 | 355 | 320 | 30 | 4-φ14 | 910 | 560 | |
300 | 750 | 460 | 410 | 375 | 30 | 4-φ14 | 1200 | 640 | |
350 | 850 | 520 | 470 | 435 | 34 | 4-φ14 | 1290 | 720 | |
400 | 950 | 580 | 525 | 485 | 36 | 4-φ14 | 1560 | 800 |
