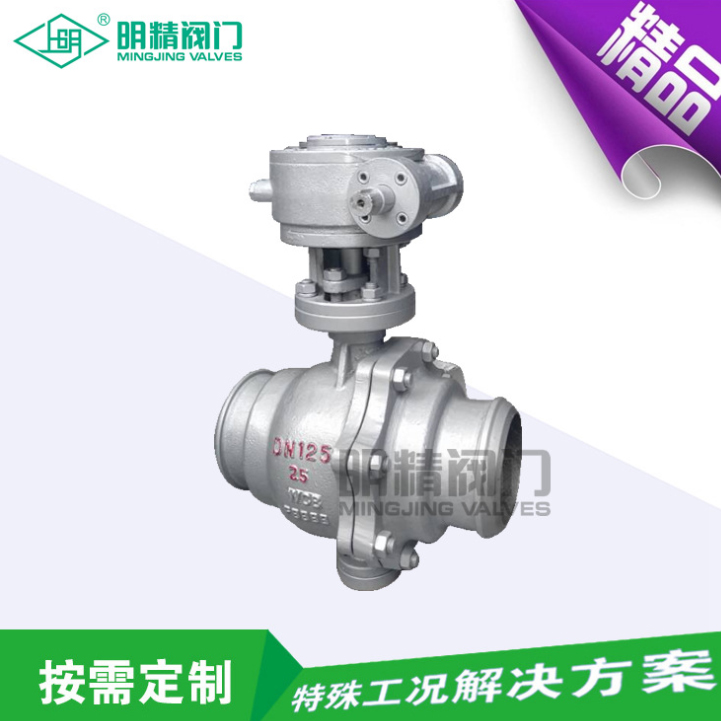

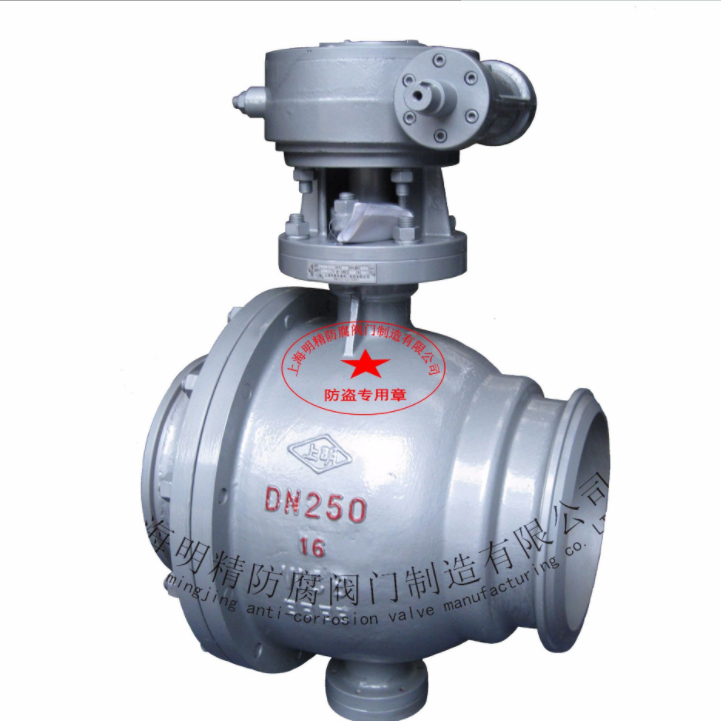

电动轨道球阀

GQ947Y电动轨道球阀是新型实用产品,具有旋转球芯90度摆切断的一种高科技型球阀。 国内目前所用Q型球阀均是在给定预紧力下球芯与阀座摩擦进行开与关,经常导致密封面损坏,阀门泄漏和卡死现象,轨道球阀就是针对上述常见缺陷进行更新设计使球芯旋转90度再开关的新型球阀

  • 型号:GDQ41F-16C
  • 温度:-30℃+70℃
  • 压力:1.6、 2.5、 4.0、 6.4MPa
  • 电话:021-63800050
  • 标签:轨道球阀 电动球阀

产品简介
GDQ41F-16C电动轨道球阀是新型实用产品,具有旋转球芯90度摆切断的一种高科技型球阀。 国内目前所用Q型球阀均是在给定预紧力下球芯与阀座摩擦进行开与关,经常导致密封面损坏,阀门泄漏和卡死现象,轨道球阀就是针对上述常见缺陷进行更新设计使球芯旋转90度再开关的新型球阀,该球阀能使密封面无摩擦结合,达到无泄漏的安全目的,并大大提高了阀门的使用寿命。

产品特点
1、启闭无磨擦。这一功能完全解决了传统阀门因密封面之间相互磨擦而影响密封的部问题。
2、上装式结构。对装在管道上的阀门可直接在线检查与维修。能有效减少装置停车,降低生产成本。
3、单阀座设计。消除了阀门中腔介质因异常升压而影响使用安全的问题。
4、低扭矩设计。特殊结构设计的阀杆,只需配一个小手轮阀门就能轻松起闭。
5、楔形密封结构。阀门是靠阀杆提供的机械力,将球楔压到阀座上面密封。使阀门的密封性能不受管线压差的影响,在各种工况下密封性能都有有靠保征。
6、密封面的自洁洁构。当球体倾离阀座时,管线中的流体会沿球体密封面成360°均匀通过。不仅消除了高速流体对阀座局部的冲刷,也冲走了密封存面上的聚积物,达到自清洁的目的。。

零件材料

零件名称材料


阀体

WCB

ZG1Cr5Mo

18-8CrNi

18-12CrNiMo

阀盖

WCB

ZG1Cr5Mo

18-8CrNi

18-12CrNiMo

阀杆

2Cr13

38CrMoA1

1Cr18Ni9Ti

1Cr18NiMo2aTi

球体

WCB+HCr

1Cr5Mo

18-8CrNi

18-12CrNiMo

阀座

PTFE/13Cr/CrNi SS+STELLITE

螺柱

B7/35CrMoA

1Cr17Ni2

螺母

2H/45

2Cr13

填料

PTFE/增强柔性石墨

技术参数

公称通径DN(mm)3240506580100125150200250300350400500600700
公称压力 MPa1.6、 2.5、 4.0、 6.4
转角范围 (゜)90
固有流量特性快 开
介质温度(℃)-60~450
泄 漏 量Ⅴ 级

执行器技术参数

输出转速:18-192转/分输出转矩:34-3000牛顿 米

额定转矩误差:±10%

死区:0.1%-9.9%

可调输出额定负载下启动频率:60次/小时

输入信号:4-20mA/100Ω,2-100 mA/100Ω,DC24V开关量。

供电电源:380±10%VAC,50Hz

相对湿度:≤95%

环境温度:-30℃+70℃

防护等级:IP68 输入输出通道均采用光电隔离
