气动蝶阀

气动衬胶蝶阀

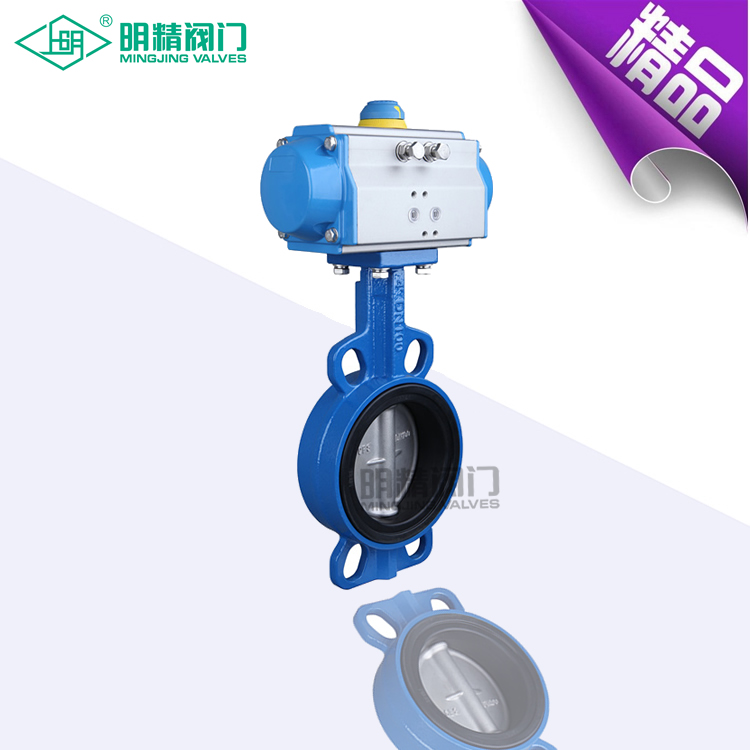

D671J气动对夹衬胶蝶阀​是根据原始的蝶阀改良而成,原始的蝶阀是一种简单的,且关闭不严的挡板阀.通常在水管路系统中作为温度调节阀和阻尼阀使用

  • 型号:D671X
  • 温度:≤85℃
  • 压力:PN(MPa) 1.0 1.6
  • 电话:021-63800050
  • 标签:对夹蝶阀 气动蝶阀 衬胶蝶阀

产品简介
D671J气动对夹衬胶蝶阀是根据原始的蝶阀改良而成,原始的蝶阀是一种简单的,且关闭不严的挡板阀.通常在水管路系统中作为温度调节阀和阻尼阀使用

尺寸图
部件列表:1、阀体 2、阀座 3、蝶板 4、阀杆 5、气动装置

技术参数

密封圈材料代号

适用温度

适用介质

NR

≤85℃

水、空气、酸碱类

CR

≤85℃

水、煤气、酸碱类

NBR

≤100℃

水、油品

EPDM

≤120℃

水、蒸汽、一般酸碱类

FKM

≤150℃

水、蒸汽、强酸碱类

材料:

阀体

铸铁、球墨铸铁、碳钢、不锈钢

蝶板

铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料

阀杆

碳钢镀镍磷、不锈钢

阀座密封圈

天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM

气动装置

组合件

尺寸参数:

公称通径DN

公称压力MPa

工作压力MPs

L
mm

D
mm

D1
mm

n-Φd
mm

H1
mm

H2
mm

气动装置

气源接头

质量

型号

A
mm

B
mm

H3
mm

40

1.0

1.0

33

150

110

4-18

-

-

-

-

-

-

-

-

0

43

165

125

4-18

64

120

6D3A

210

70

120

M10×1

5.5

65

46

185

145

4-18

80

120

6D3A

210

70

120

M10×1

8

80

46

200

160

8-18

112

130

6D8

240

183

183

M10×1

11

100

52

220

180

8-18

90

145

6D8

240

183

183

M10×1

12

125

56

250

210

8-18

112

160

6D20

480

203

200

M10×1

37.5

150

56

285

240

8-22

132

175

6D20

480

203

200

M10×1

39.5

200

60

340

295

8-22

160

210

6D40

480

215

200

M10×1

49

250

68

395

350

12-22

206

235

6D60

480

228

200

M10×1

68

300

78

445

400

12-22

232

273

6D90

578

305

265

M10×1

99

350

78

505

460

16-22

263

310

6D130

612

318

268

M10×1

119

400

102

565

515

20-26

295

340

6D160

685

370

310

M12×1.5

182

450

114

615

565

20-26

327

370

6D300

1070

399

296

M12×1.5

258

500

127

670

620

20-26

358

399

6D300

1070

399

296

M12×1.5

297

550

140

730

675

20-30

384

430

6D500

1070

409

296

M12×1.5

325

600

154

780

725

20-30

474

460

6D500

1070

409

296

M12×1.5

399

700

165

895

840

24-30

-

-

-

-

-

-

-

-

800

190

1015

950

24-33

-

-

-

-

-

-

-

-

900

203

1115

1050

28-33

-

-

-

-

-

-

-

-

1000

216

1230

1160

28-36

-

-

-

-

-

-

-

-

订货须知:
一、①对夹气动衬胶蝶阀产品名称与型号②对夹气动衬胶蝶阀口径③对夹气动衬胶蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定明精公司的对夹气动衬胶蝶阀型号,请按对夹气动衬胶蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的明精阀门专家为您审核把关。
