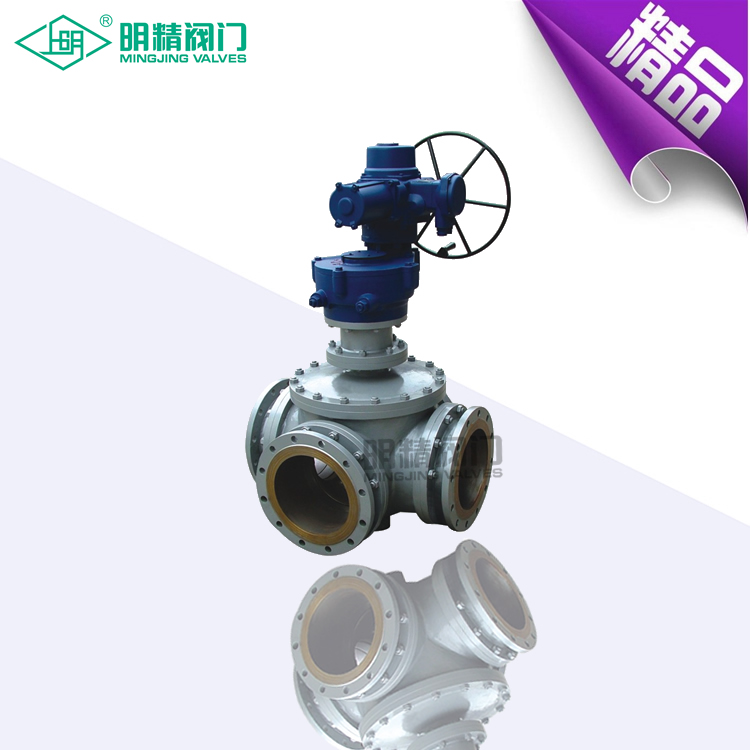

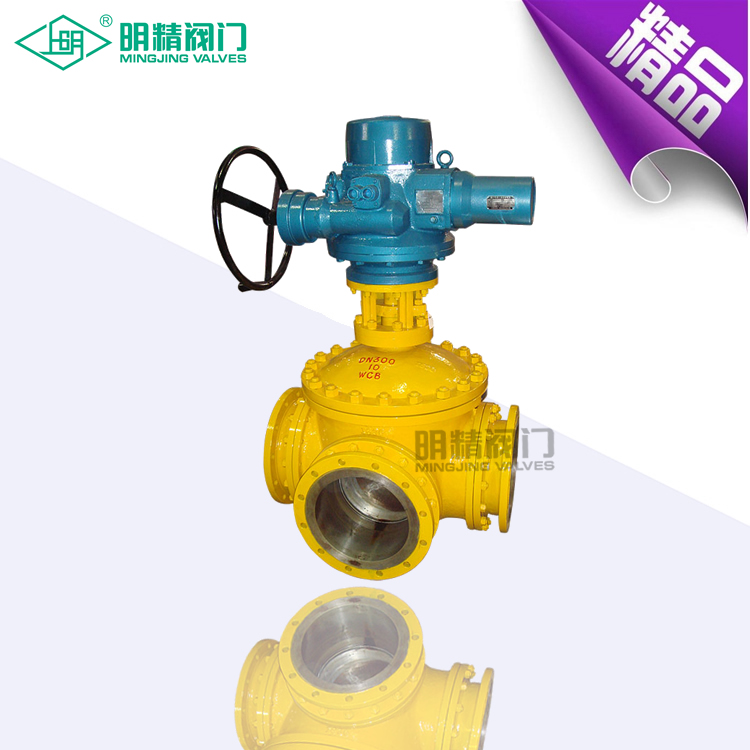

电动四通球阀

Q946F电动四通球阀​的填料选用编结、柔性石墨密封圈或四氟烯密封圈,使得阀杆在一定的润滑情况下实现可靠的密封。根据需要,球阀可设计成防静电结构,在球体与阀杆、阀杆与阀体之间设置导电弹簧,避免静电打火点燃易燃物质,确保系统安全

  • 型号:Q946F
  • 电话:021-63800050
  • 标签:四通球阀 电动球阀

产品简介:
Q946F电动四通球阀的填料选用编结、柔性石墨密封圈或四氟烯密封圈,使得阀杆在一定的润滑情况下实现可靠的密封。根据需要,球阀可设计成防静电结构,在球体与阀杆、阀杆与阀体之间设置导电弹簧,避免静电打火点燃易燃物质,确保系统安全。密封副形式多样。根据不同工况可选用软密封、硬密封、防火阀座等结构;DN150以下为浮球形式, DN200以下为固定球形式。球阀阀座处可设置辅助密封结构,在阀座和阀杆部位加装注脂阀,紧急情况下可暂时密封,并可根据需要加长阀杆以适宜埋地铺设得场所
产品特点

一、两阀座密封三通球阀结构紧凑、外型美观、密封性能好。也能实现管道中介流向的切换。也能使阻互垂直的两个通道连通或关闭。
二、四阀座密封三通球阀造型美观,结构紧凑合理,它不仅可实现介质流向的切换,也可使三个通道相互连通,同时也可关闭任一通道,使另外一通道连通,灵活控制管路中介质的合流或分流。

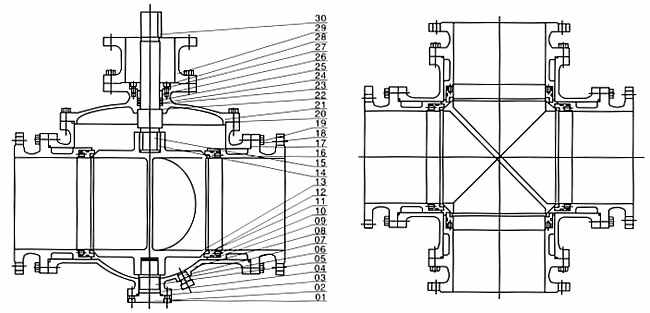

尺寸图

主要零件材料

序号材料
标准
零件
名称
材料牌号序号材料
标准
零件
名称
材料牌号
碳钢不锈钢碳钢不锈钢
GBASTMGBASTMGBASTMGBASTM
01底盖25A1051Cr18Ni9Ti
1Cr18Ni12Mo2
F304/F316/
F304L/F316L
16侧盖WCBASTM1Cr18Ni9Ti
1Cr18Ni12Mo2
CF8/CF8M/
CF3/CF3M
02底盖螺钉25CrMoAA193-B71Cr17Ni2A193-B8M17垫圈氟橡胶;PTFE;金属夹石墨
03垫圈氟橡胶;PTFE;金属夹石属18螺母45A194-2h0Ci18NiA194-8M
04止推轴承金属夹PTFE19双头螺柱35CrMoAA193-B71Cr17Ni2A193-B8M
05下阀杆2Cr13A276-4101Cr18Ni9Ti
1Cr18Ni12Mo2
F304/F316/
F304L/F316L
20垫圈氟橡胶;PTFE;金属夹石墨
06下阀杆轴承金属夹PTFE21阀盖WCBA216-WCB1Cr18Ni9Ti
1Cr18Ni12Mo2
CF8/CF8M/
CF3/CF3M
07排污塞2Cr13A276-4101Cr18Ni9Ti
1Cr18Ni12Mo2
F304/F316/
F304L/F316L
22止推轴承PTFEPTFEPTFEPTFE
08阀体WCBA216-WCB1Cr18Ni9Ti
1Cr18Ni12Mo2
F304/F316/
F304L/F316L
23压环25镀铬A105镀铬1Cr18Ni9Ti
1Cr18Ni12Mo2
F304/F316/
F304L/F316L
09阀座O型圈氟橡胶氟橡胶氟橡胶氟橡胶24填料函O型圈氟橡胶氟橡胶氟橡胶氟橡胶
10阀座弹簧17-7PH17-7PH17-7PH17-7PH25阀杆O型圈氟橡胶氟橡胶氟橡胶氟橡胶
11阀座PTFE;PPLPTFE;PPLPTFE;PPLPTFE;PPL26阀杆填料石墨
12阀座支承圈25镀铬A105镀铬1Cr18Ni9Ti
1Cr18Ni12Mo2
F304/F316/
F304L/F316L
27填料压盖WCBA216-WCB1Cr18Ni9Ti
1Cr18Ni12Mo2
CF8/CF8M/
CF3/CF3M
13球体1Cr18Ni9Ti3041Cr18Ni9Ti
1Cr18Ni12Mo2
F304/F316/
F304L/F316L
28螺钉35CrMoAA193-B71Cr17Ni2A193-B8M
14球体键40Cr40Cr1Cr17Ni21Cr17Ni229支架WCBWCBWCBWCB
15上阀杆2Cr13A276-4101Cr18Ni9Ti
1Cr18Ni12Mo2
F304/F316/
F304L/F316L
3040Cr40Cr1Cr17Ni21Cr17Ni2


应用规范
1、设计、制造按GB12237-89
2、结构长度按SDV-2002
3、连接法兰:JB79-944、阀门检查和试验按GB13927-89

尺寸图

连接尺寸及重量

公称通径

150

200×150

200

250×200

250

350×250

300

350×300

350

400×350

400

450×400

450

500×450

500

600×500

600

球孔d1150150200200250250300300350350400400450450500500600
L5705706706707607608508509809801080108012201220136013601750
H219219273273360360395395430430470470550550580580700
手动H13303303983984954955805806256256706706986988408401050
E--116116116116171171171171257257257257257257150
F--350350350350400400420420400400420420400400410
W10501050600600600600800800800800800800800800800800800
电动H2554554600600652652760760770770830830--9409401020
L1235235235235235235259259400400400400--410410510
气动H366666673673692692610591059112711271393139314681468153815381370
L277677677677677677610601060106010601360136013601360136013602840

订货须知:
一、①四通四密封球阀产品名称与型号②四通四密封球阀口径③四通四密封球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定明精公司的四通四密封球阀型号,请按四通四密封球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的明精阀门专家为您审核把关。
