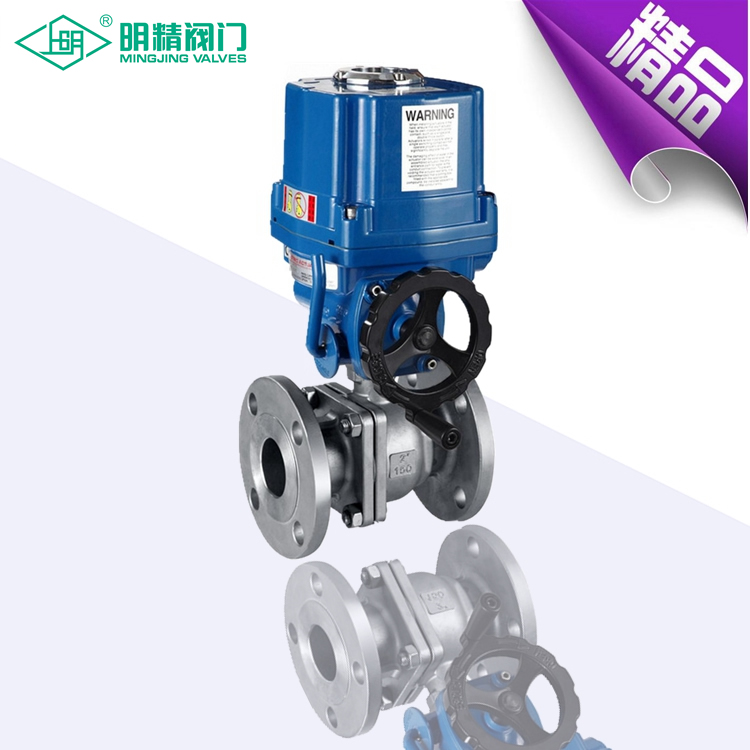

电动球阀

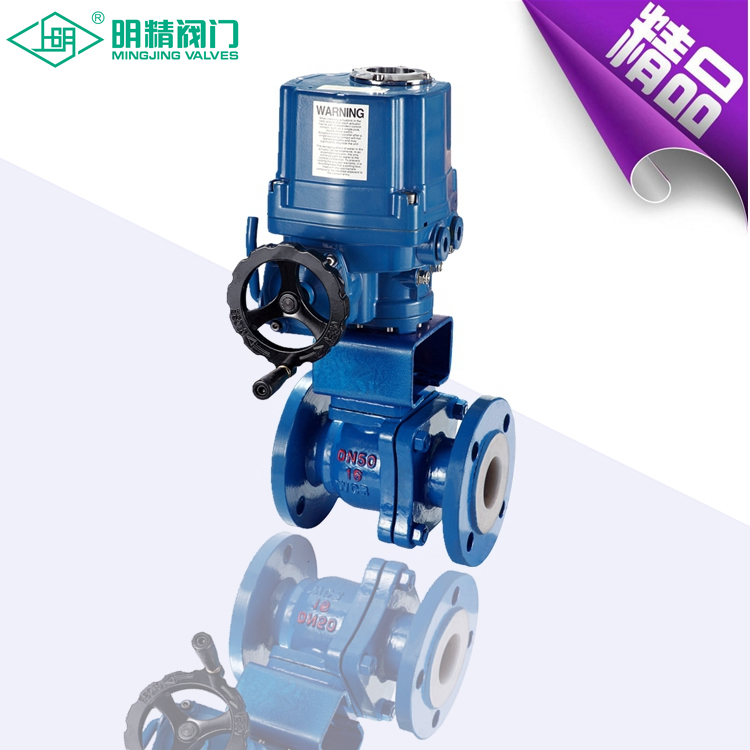

电动衬氟球阀

上明牌ZAJQ型智能电动球阀是由智能式执行机构和三通球阀L型及T型组成,是一种旋转类切断调节阀门,具有关闭严密,结构紧凑,重量轻,维修方便等优点。广泛用于气体、液体、蒸汽、油品等腐蚀性介质的管道自动化控制中。两阀座密封三通球阀具有结构紧凑、外型美观、密封性能好。

  • 型号:Q9E41F
  • 温度:-30°~60°
  • 压力:PN1.6 2.5 4.0 6.4 31.5MPa
  • 电话:021-63800050
  • 标签:法兰球阀 电动球阀

产品概述

Q9E41F电动衬氟球阀主要用于截断或接通管路中的介质,亦可用于流体的调节与控制,它与其它阀类相比,具有以下一些优点:1,流体阻力小、球阀是所有阀类中流体阻力小的一种,即使是缩径球阀,其流体阻力也相当小。2,止推轴承减小阀杆摩擦力矩,可使阀杆长期操作平衡灵活。3,阀座密封性能好,采用聚四氟乙烯等材料制成的密封圈,结构易于密封,而且球阀的阀封能力随着介质压力的增设而增大。4,阀杆密封可靠,由于阀杆只作旋转运动而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增设而增大。5,由于聚四氟乙烯等材料具有良好的自润滑性,与球体的摩擦损失小,帮球阀的使用寿命长。6,下装式阀杆和阀杆头部凸阶防止阀杆喷出,如火灾造成阀杆密封破坏,凸阶与阀体间还可形成金属接触,确保阀杆密封。Q941F/PPL型不锈钢电动球阀是一种转角为90°的旋转类阀门,密封性能优良,流量系数大,流阻系数小,结构简单,使用寿命长,便于维修。配用电缸式执行机构。产品广泛应用于化工、石油、轻纺、电力、食品制药、制冷、造纸行业的系统控制。

技术参数

CH执行机构技术参数

阀体参数

电源

AC200/220V,50/60Hz

公称通径

DN10~300mm

输出力矩

50N·M~2000N·M

公称压力

PN1.6 2.5 4.0 6.4 31.5MPa(定制)

动作范围

0~90° 0~360°

泄漏量

软密封:零泄漏

硬密封:≤额定流量的10-5

动作时间

15秒/30秒/60秒

执行机构

可另配PSQ、HQ、UNIC、361RS
等电子式电动执行机构

保护装置

过热保护/防爆

流量特性

快开特性

环境温度

-30°~60°

可调范围

DN10-80

DN100-300

250:1

350:1

手动操作

同附带手柄操作

基本误差

±1%

限位

电气、机械二重限位

死区

≤1%

防护等级

相当于IP-65

回差

≤1%

位置测量

可选装开关或电位计

适用温度

密封面

驱动电机

8W/E

PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃

进线接口

PE1/2〞进线线锁
