电动二通调节球阀

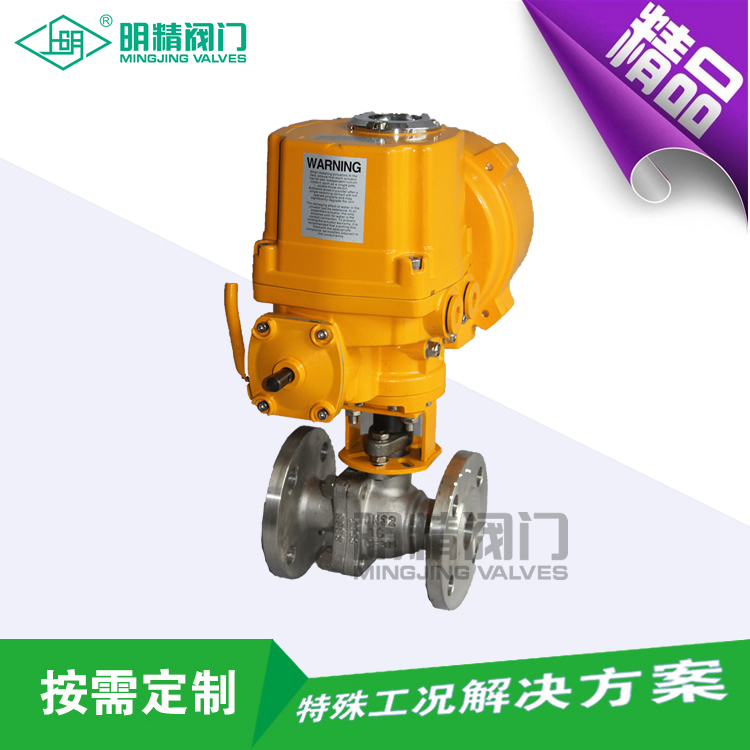

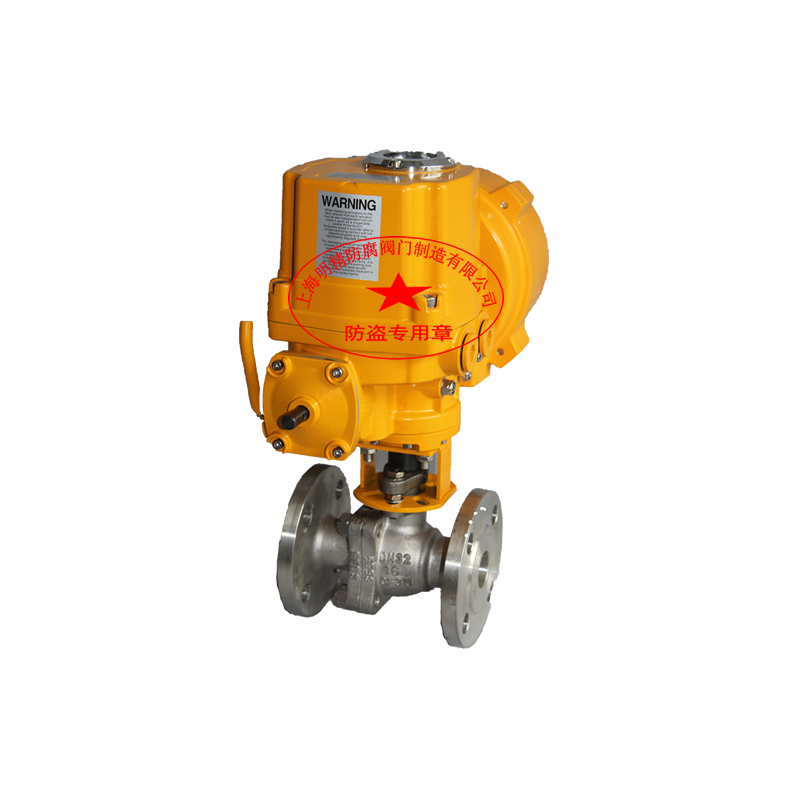

ZAJQ型电动二通调节球阀采用一体化结构,与DTR电动执行机构相配,有输入控制信号(4~20mADC或1-5VDC)及单相电源即可控制运转,具有功能强、体积小、轻便宜人、性能可靠、配套简单、流通能力大、特别适合于介质是粘稠,含颗粒,纤维性质的场合。

  • 型号:ZAJQ
  • 压力:PN1.6 4.0 6.4Mpa
  • 电话:021-51611222
  • 标签:电动球阀 电动调节阀 二通球阀

产品概述
ZAJQ型电动二通调节球阀采用一体化结构,与DTR电动执行机构相配,有输入控制信号(4~20mADC或1-5VDC)及单相电源即可控制运转,具有功能强、体积小、轻便宜人、性能可靠、配套简单、流通能力大、特别适合于介质是粘稠,含颗粒,纤维性质的场合。目前明精阀门广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。

阀体:

形式:角型单座铸造阀
公称通径:20-300mm
公称形式:PN1.6 4.0 6.4Mpa
连接形式:法兰式按JB78-59 JB79-59
材料:HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti

阀内组件

阀芯形式: O型阀芯
流量特性: 快开型
材 料: 1Cr18Ni9Ti 0Cr17Ni12Mo2衬聚四氟乙烯
密封面材料:聚四氟乙烯、PPL、硬密封
尺寸图

流量特性表

公称通径(DN)

不同开度角下的Kv值

温度


10o


20o


30o


40o


50o


60o


70o


80o


90o

50


2


4


9


17


32


60


97


151


215

80


6


11


22


44


83


155


250


389


550

100


9


18


35


71


133


248


398


620


890

150


20


40


8/0


160


300


560


900


1400


2000

200


36


72


143


286


737


1002


1611


2506


3580

250


57


113


226


453


848


1582


2543


3955


5650

300

81

163

325

651

1220

2278

3661

5695

8100

执行机构

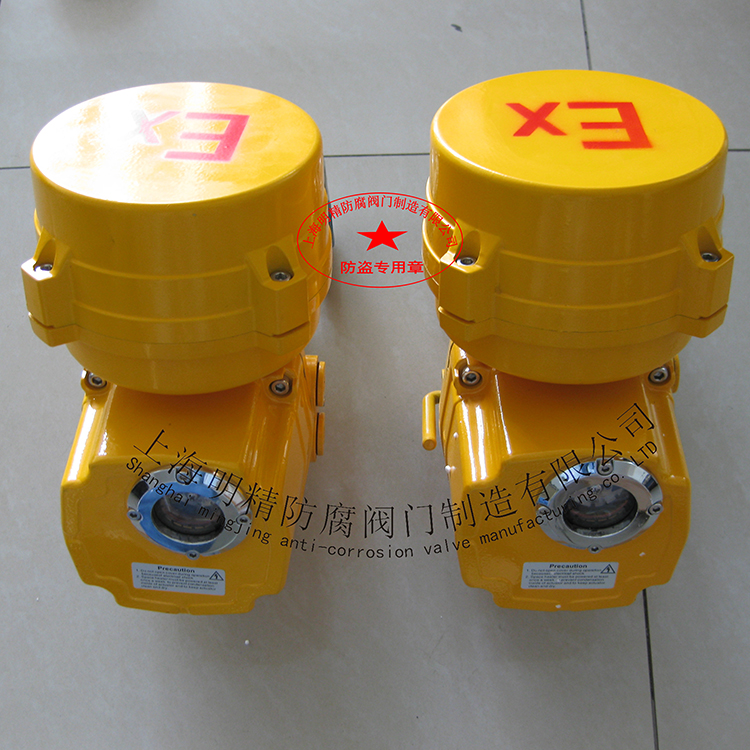

类型:可选PSQ、DTR和3810系列电子式角行程执行机构。防爆型选用3810系列。
技术参数和性能:请参阅相应执行机构与阀门定位器说明书。

规格参数:

公称通径DN


15

20

25

32

40

50

65

80

100

125

150

200

250

300

流量系数(Kv)


20

38

72

110

170

215

380

550

890

1400

2000

3580

5650

8100

可调动作范围


0-90o

允许压差△P


小于公称压力(1.6MPa)

泄漏量Q


按AP1598标准测试 无泄漏

环境温度℃


-20~60℃

基本误差


±2.5%

回差


±2.5%

死区


1%

可调范围


250:1

350:1

配用执行机构

PSQ101, 381RSA-05DTR-05

DTR-10 PSQ201, DTR-20381RSC-30

DTR-40381RSC-50

PSQ701DTR-60

外形尺寸:

公称通径DN


L


D





L1

D1


b


Z-Ød


H1

L2

压力


1.6/2.5/4.0


1.6/2.5/4.0




1.6/2.5/4.0


1.6/2.5/4.0


1.6/2.5/4.0




15


130/130/130


95


275


157


65


14/16/16


4-14


48


208

20


140/140/140


105


280


157


75


14/16/16


4-14


53


208

25


150/150/150


115

287


157


85


14/16/16


4-14


58


208

32


165/165/180


135

384


208


100


16/18/18


4-18


68


208

40


180/180/200


145


312


208


110


16/18/18


4-18


73


208

50


200/200/220


160


325

208


125


16/20/20


4-18


80


208

65


220/220/250


180


335

256


145


18/22/22


4-18/8-18/8-18


90


256

80


250/250/280


195


365

256


160


20/22/22


8-18


98


256

100


280/280/320


215/230/230


400

256


180/190/190


20/24/24


8-18/8-23/8-23


120


256

125


320/320/400


245/270/270


420

256


210/220/220


24/28/30


8-23/8-25/8-25


140


256

150


360/360/400


280/300/300


440

256


240/250/250


24/28/30


8-23/8-25/8-25


167


256

200


400/400/550


335/360/375


470


256


295/310/320

26/34/38

12-23/12-25/12-30

210

256

250


630 750


405 470


545

380







300

750 870

460 530

580

380






尺寸图

ZAJQ971超短型电动对夹式球阀外形尺寸

公称通径DN


L


H


D


D1


D2


b


f


L1


Z-Ød

15


35


275


90


65


45


14/16


2


157


4-12

20


38


280


100


75


55


14/16


2


157


4-12

25


42


287


110


85


65


14/16


2


157


4-12

32


50


297


130


100


78


16/18


2


208


4-16

40


60


312


145


110


85


16/18


3


208


4-16

50


70


325


160


125


100


16/20


3


256


4/8-16

65


95


335


180


145


120


18/22


3


256


4/8-16

80


118


365


190


160


135


20/22


6


256


8-16

100


140


400


215/230


210/220


155/160


20/28


3


256


8-16/20

125


175/195


420


245/270


210/220


185/188


24/28


3

256


8-16/24

150

210/260

440

280/300

240/218

210/218

24/28

3

256

8-20/24

注:表中数据XX/XX表示压力:1.6MPa/2.5MPa
