电动微型球阀

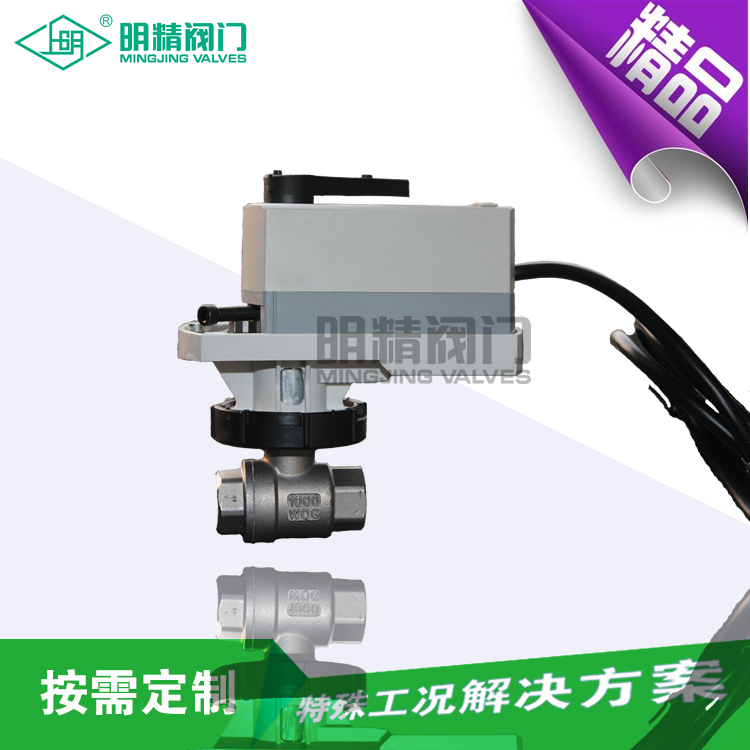

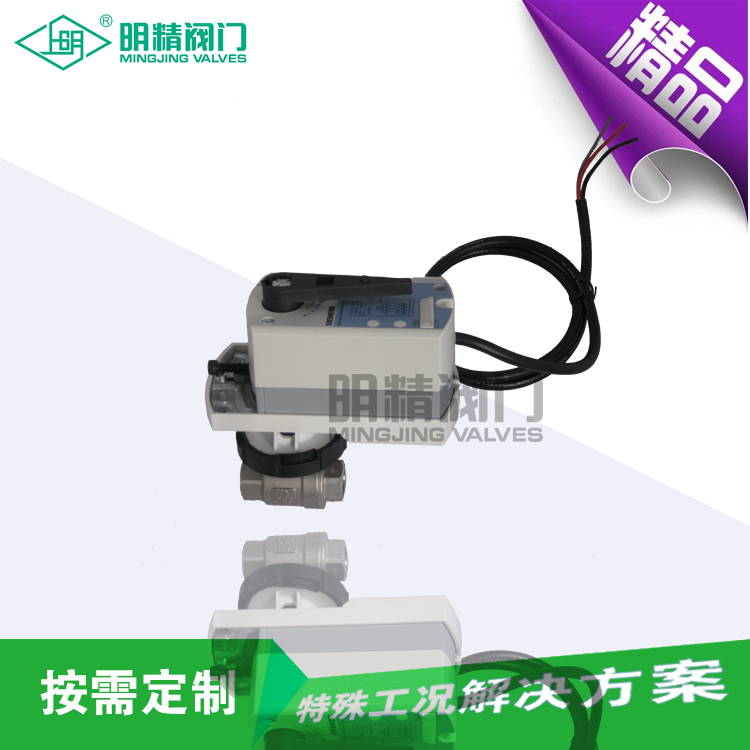

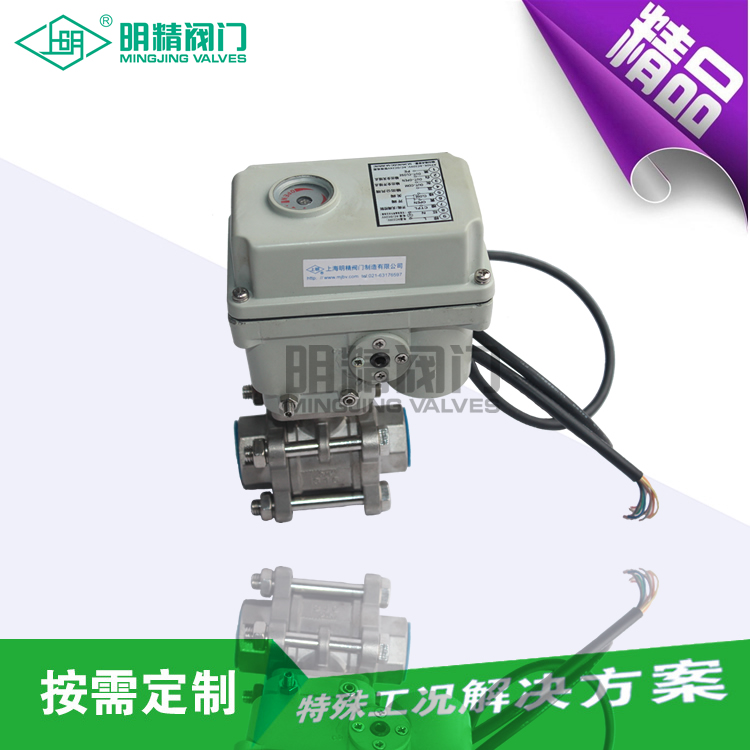

微型电动球阀(比啤酒瓶更小),该产品具有可靠性、精度准、多功能、低功耗、长寿命、强抗干扰能力、优越的性能价格比、小体积、新颖的外观、便于安装及使用等特点,其各项性能完全符合国家技术标准;经市场大批量使用的检验,性能可靠。上明牌SMQ911微型电动阀概述该电动阀门零部件及电子元器件皆采用品牌产品,执行器设计精巧,输出扭矩大,适用驱动各种阀门,控制方式多样。

  • 型号:Q911F-16
  • 电话:021-63800050
  • 标签:电动球阀 微型球阀 球阀

产品简介:

     微型电动球阀(比啤酒瓶更小),该产品具有可靠性、精度准、多功能、低功耗、长寿命、强抗干扰能力、优越的性能价格比、小体积、新颖的外观、便于安装及使用等特点,其各项性能完全符合国家技术标准;经市场大批量使用的检验,性能可靠。上明牌SMQ911微型电动阀概述该电动阀门零部件及电子元器件皆采用品牌产品,执行器设计精巧,输出扭矩大,适用驱动各种阀门,控制方式多样。阀体适用介质本系列广泛适用于水、海水、污水、酸、碱、盐、食品、石油、化工、冶金等超小型电动球阀,其执行器和阀体的一体化设计,极大地减小了外形体积,为在仪器仪表及小型设备上的使用提供了方便。阀球、阀杆采用浮动密封结构,既减小了扭力又克服了结垢导致开关不灵的弊病,现已广泛应用于暖通、中央空调系统(风机盘管)、太阳能(工程及民用热水器)、节水器具(高校卡式节水系统)、环保工程、给排水、水处理、预付费冷热水表、工业自控等行业。
产品特点:
使用寿命长(100万次)体积小巧,适合小型设备采用浮动密封结构,绝无滴漏,适用于重污垢及长期无动作的场合在-1~2.0Mpa水压下,运行电流仅为60—70mA防护等级高,可在相对潮湿的恶劣环境中使用电动执行器体积小巧,是一般体积的1/4。

零件材料:

序号

零件名称

材质

不锈钢

碳钢

1

阀体

不锈钢CF8M

碳钢WCB

2

球体

不锈钢SS316

不锈钢SS304

3

密封圈

聚四氟乙烯PTFE

聚四氟乙烯PTFE

4

密封垫

聚四氟乙烯PTFE

聚四氟乙烯PTFE

5

阀盖

不锈钢CF8M

碳钢WCB

6

阀杆

不锈钢SS316

不锈钢SS304

7

止推垫圈

聚四氟乙烯PTFE

聚四氟乙烯PTFE

8

填料

聚四氟乙烯PTFE

聚四氟乙烯PTFE

9

填料压盖螺母

不锈钢SS304

不锈钢SS304

10

手柄

不锈钢SS304

不锈钢SS304

11

垫圈

不锈钢SS304

不锈钢SS304

12

阀杆螺母

不锈钢SS304

不锈钢SS304

13

手柄套

塑料

塑料

主要尺寸

SIZE

1/4″

3/8″

1/2″

3/4″

1″

11/4″

11/2″

2″

21/2″

3″

4″

D

11.6

12.7

15

20

25

32

38

50

65

80

100

L

55

55

65

75

88

102

110

125

162

189

260

H

50

50

60

64

71

78

86

95

130

148

180

E

100

100

130

130

165

165

190

190

250

250

280

重量WT(g)

225

225

390

502

850

1502

2020

3625

4700

7700

14850

注:电动微型球阀连接形式另有对焊(BW)承插焊(SW),并均可带国际标准ISO支架和销定装置。
