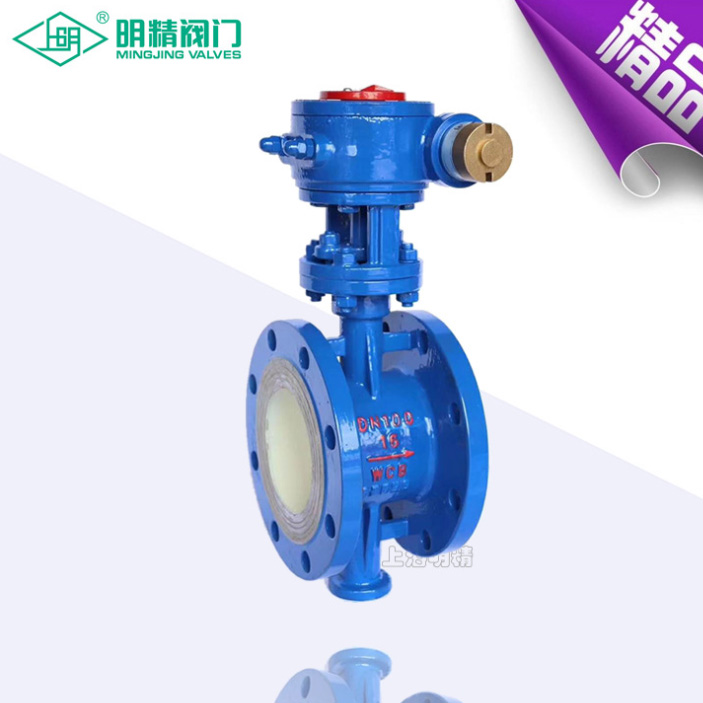

美标蝶阀

815、830系列蝶阀的主要结构特征为对夹式和法兰式三偏心结构,而815、830L系列蝶阀的主要结构特征为阀体周边带凸耳且设计成带螺孔单法兰结构。815、830系列蝶阀广泛应用于石油、化工及工业环保水处理、高层建筑、给排水等管道上。

  • 型号: 815/830
  • 温度:-29℃~425℃
  • 压力:150Lb/300Lb
  • 电话:021-63800050
  • 标签:美标蝶阀 蝶阀

产品概述

    815、830系列蝶阀的主要结构特征为对夹式和法兰式三偏心结构,而815、830L系列蝶阀的主要结构特征为阀体周边带凸耳且设计成带螺孔单法兰结构。815、830系列蝶阀广泛应用于石油、化工及工业环保水处理、高层建筑、给排水等管道上。
其特点为:由于采用的是三偏心结构,密闭性能可靠,确保开启时蝶板不接触密封座,消除了密封座不均匀负载,延长了使用寿命、确保可靠的密封性能,具有耐温、耐磨损、耐腐蚀等优点。
采用标准
设计标准:API609-83
法兰连接尺寸:ANSI B16.5
结构长度:ANSI B16.10-1992
压力试验:API598-82

技术参数

公称通径

DN(mm)

830W

830L

2〞~36〞

2〞~36〞

公称压力

PN(MPa)

150Lb

300Lb

试验压力
(MPa)

强度试验

3.0

7.5

密封试验

2.2

5.5

适用介质

水、蒸汽、油品、海水等

适用温度

-29℃~425℃

零件的材质:

零件名称

材料

阀体

WCB、304、316、316SS、CF8M

蝶板

WCB、304、316、316SS、CF8M

阀杆

316、2Cr13、1Cr18Ni9Ti

密封圈

316、氟塑料

填料

柔性石墨、氟塑料

美标蝶阀815系列API815W:

公称
通径

结构长度(标准值)

外形尺寸(参考值)

连接尺寸(标准值)

参考重量(kg)

L

L1

H

H0

D

D1

D2

M

Z-d

英寸

毫米

英寸

毫米

英寸

毫米

英寸

毫米

英寸

毫米

英寸

毫米

英寸

毫米

英寸

毫米

英寸

毫米

2〞

50

1.69

43

4.25

108

4.33

110

13.58

345

6.00

152

4.75

120.5

3.62

92

M18

4-19

9

20

3〞

80

1.94

49

4.50

114

4.92

125

14.96

380

8.50

190

6.00

152.5

5.00

127

M18

4-19

11

29

4〞

100

2.19

56

5.00

127

5.70

145

16.34

415

9.00

229

7.50

190.5

6.19

157

M18

8-19

13

33

5〞

125

2.50

64

5.50

140

6.50

165

17.91

455

10.00

254

8.50

216

7.32

186

M20

8-22

16

38

6〞

150

2.75

70

5.50

140

6.89

175

21.45

545

11.00

279

9.50

241.5

8.50

216

M20

8-22

26

74

8〞

200

2.81

71

2.90

150

8.26

210

24.21

645

13.50

343

11.75

298.5

10.62

270

M20

8-22

34

86

10〞

250

3.00

76

6.30

160

9.84

250

27.36

695

16.00

406

14.25

362

12.75

324

M24

12-25

51

142

12〞

300

3.38

86

7.00

178

11.24

285

32.78

830

19.00

483

17.00

432

15.00

381

M24

12-25

72

167

14〞

350

3.63

92

7.50

190

12.60

320

35.43

900

21.00

533

18.75

476

16.25

413

M27

12-29

106

218

16〞

400

4.00

102

8.50

216

13.98

355

38.58

980

23.50

597

21.25

540

18.50

470

M27

16-29

133

275

18〞

450

4.50

114

8.74

222

14.96

380

40.55

1030

25.00

635

22.75

578

21.00

533

M30

16-32

176

315

20〞

500

5.00

127

9.00

229

16.34

415

43.70

1110

27.50

699

25.00

635

23.00

584

M30

20-32

190

395

24〞

600

6.06

154

10.50

267

18.70

475

51.37

1305

32.00

813

29.50

749.5

27.25

692

M33

20-35

394

580

30〞

750

6.50

165

11.50

292

22.38

580

60.03

1525

38.75

985

36.00

914

33.75

857

M33

28-35

476

717

32〞

800

7.50

190

12.50

318

24.80

630

62.40

1585

41.75

1060

38.50

978

36.00

914

M39

28-41

618

880

36〞

900

8.00

203

13.00

330

26.77

680

69.48

1765

46.00

1168

42.75

1085

40.25

1022

M39

32-41

762

1042

订货须知:

一、①美标蝶阀产品名称与型号②美标蝶阀口径③美标蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定明精公司的美标蝶阀型号,请按美标蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的明精阀门专家为您审核把关。
