气动调节蝶阀

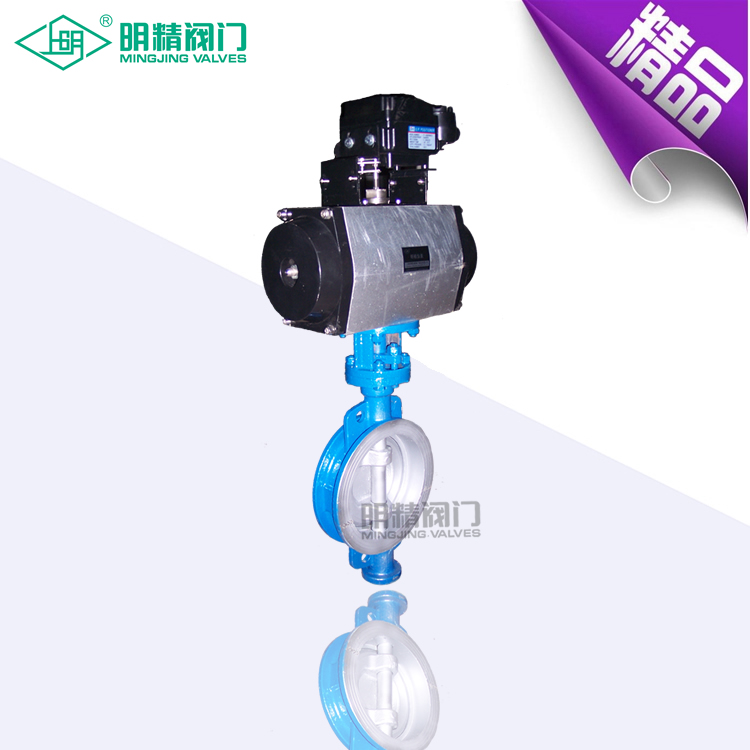

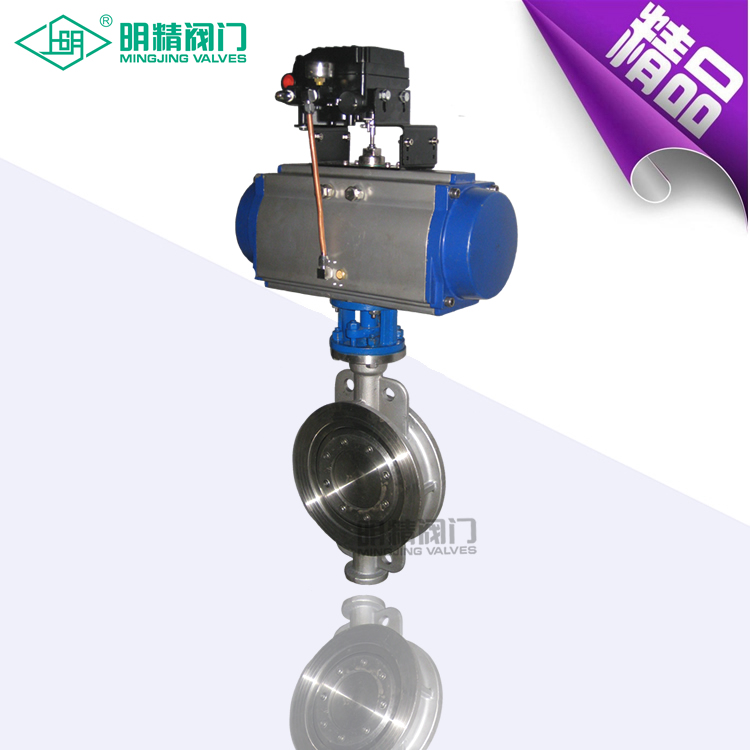

SMD气动对夹式调节蝶阀(气动蝶阀)采用智能控制与定位时,与国产电气阀门定位器配套,输入4-20mADC信号及0.4-0.7MPa气源即可实现智能控制,实现对压力、流量、温度、液位等参数的调节。

  • 型号:SMD
  • 温度:-20℃~+90℃
  • 压力:PN1.6MPa
  • 电话:021-51611222
  • 标签:气动蝶阀 对夹式蝶阀 蝶阀

产品简介
SMD气动对夹式调节蝶阀(气动蝶阀)采用智能控制与定位时,与国产电气阀门定位器配套,输入4-20mADC信号及0.4-0.7MPa气源即可实现智能控制,实现对压力、流量、温度、液位等参数的调节。它是以压缩空气为动力,阀杆带动阀芯在阀体内转动90℃,可以实现全开——全闭的动作。该蝶阀按其密封性能分为金属密封与软密封。具有结构紧凑,体积精小,运行可靠,密封性好,维修容易,安装方便,适应性强等优点。可广泛应用于石油、化工、轻工、制药、造纸、汽车等工业自动控制系统中作远距离集中控制或就地控制。

阀体

公称通径:15~1000mm
公称压力:PN1.6MPa
连接形式:法兰式按JB78-59 JB79-59
材 料:WCB,HT200 ZG25I ZG1Cr18Ni9Ti,
ZG0Cr18Ni12Mo2Ti,CF8,CF8M衬四氟乙烯,
温度范围:常温-20℃~+200℃ 中温+200℃~+450℃
填 料:V型聚四氟乙烯填料,含浸聚四氟乙烯填料,
石棉编织填料,柔性石墨。

阀内组件

阀芯型式:阀板
流量特性:直线性或等百分比持性
材 料:1 Cr18Ni9Ti 0Cr18Ni12Mo2Ti
阀座材料:聚四氟乙烯(PTFE),橡胶,金属阀座
阀杆材料:不锈钢,衬四氟乙烯, 可调比:100:1

执行机构

气缸形式:单缸式或双缸式 气缸工作压力:0.4~0.7MPa 气缸开关时 间:双作用式1~5秒
气缸空气耗量:1~131L 电磁阀电源:220VAC,24VDC

规格性能表

公称通径DN

50

65

80

100

15

10

200

250

300

350

400

450

500

600

700

800

900

1000

流量系数(Kv)

110

180

232

368

55

75

1240

2025

2712

3875

5038

6330

7755

11886

15375

19380

25695

31365

动作范围

0-90°

允许压差ΔP

小于公称压力(1.6MPa)

泄漏量

按GB/T4213-92,kV值的10-4

基本误差

±2.5% 带定位器

回差

2.5% 带定位器

死区

1% 带定位器

环境温度

-20℃~+90℃

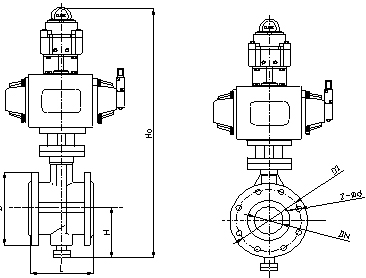

SMD671F气动对夹式蝶阀外形图及安装尺寸:

尺寸图

SMD671F气动对夹式蝶阀6.1SMD671HF-1016系列尺寸:

公称通径DN

外形尺寸


L

H2

H1

1.0MPa

1.6MPa

D

D1

Z-Φd

D

D1

Z-Φd

50

43

430

112

165

125

4-18

165

125

4-18

65

46

450

115

185

145

4-18

185

145

4-18

80

49

468

120

200

160

8-18

200

160

8-18

100

56

554

138

220

180

8-18

220

180

8-18

125

64

600

164

250

210

8-18

250

210

8-18

150

70

675

175

285

240

8-22

285

240

8-22

200

71

720

205

340

295

8-22

340

295

12-22

250

76

797

240

395

350

12-22

405

355

12-26

300

83

920

290

445

400

12-22

460

410

12-26

350

92

982

320

505

460

16-22

520

470

16-26

400

102

1100

350

565

515

16-26

580

525

16-30

450

114

1170

380

615

565

20-26

715

650

20-33

500

127

1230

410

670

620

20-26

715

650

20-33

600

154

1410

470

780

725

20-30

840

770

20-36

700

165

1610

550

895

840

24-30

910

840

24-36

800

190

1790

640

1015

950

24-33

1025

950

24-39

900

203

1944

710

1115

1050

28-33

1125

1050

28-39

1000

216

2070

770

1230

1160

28-36

1255

1170

28-42

SMD671F气动对夹式蝶阀6.2SMD671-2540系列尺寸:

公称通径DN

外形尺寸


L

H2

H1

2.5MPa

4.0MPa

D

D1

Z-Φd

D

D1

Z-Φd

50

43

430

112

165

125

4-18

165

125

4-18

65

46

450

115

185

145

8-18

185

145

8-18

80

49

468

120

200

160

8-18

200

160

8-18

100

56

554

138

235

190

8-22

235

190

8-22

125

64

600

164

270

220

8-26

270

220

8-26

150

70

665

175

300

250

8-26

300

250

8-26

200

71

720

205

360

310

12-26

375

320

12-30

250

76

797

240

425

370

12-30

450

385

12-33

300

83

920

290

485

430

12-30

515

450

16-33

350

92

982

320

555

490

16-33

580

510

16-36

400

102

1100

350

620

550

16-36

660

585

16-39

450

114

1170

380

670

600

20-36

685

610

20-39

500

127

1230

410

730

660

20-36

755

670

20-42

600

154

1410

470

845

770

20-39

-

-

-

700

165

1610

550

960

875

24-42

-

-

-

800

190

1790

640

1085

990

24-48

-

-

-

900

203

1944

710

1185

1090

28-48

-

-

-

1000

216

2070

770

1320

1210

28-56

-

-

-

SMD671F气动对夹式蝶阀6.3SMD641H-10/F-16系列尺寸:

公称通径DN

外形尺寸


L

Ha

H

1.0MPa

41.6MPa

D

D1

Z-Φd

D

D1

Z-Φd

50

108

430

112

165

125

4-18

165

125

4-18

65

112

450

115

185

145

4-18

185

145

4-18

80

114

468

120

200

160

8-18

200

160

8-18

100

127

554

138

220

180

8-18

220

180

8-18

125

140

600

164

250

210

8-18

250

210

8-18

150

140

665

175

285

240

8-22

285

240

8-22

200

152

720

205

340

295

8-22

340

295

12-26

250

165

797

240

395

350

12-22

405

355

12-26

300

178

920

290

445

400

12-22

460

410

12-26

350

190

982

320

505

460

16-22

520

470

16-26

400

216

1100

350

565

515

16-26

580

525

16-30

450

222

1170

380

615

565

20-26

715

650

20-33

500

229

1230

410

670

620

20-26

715

650

20-33

600

267

1410

470

780

725

20-30

840

770

20-36

700

292

11610

550

895

840

24-30

910

840

24-36

800

318

1790

640

1015

950

24-33

1025

950

24-39

900

330

1944

710

1115

1050

28-33

1125

1050

28-39

1000

410

2074

770

1230

1160

28-36

1255

1170

28-42

尺寸图

SMD671F气动对夹式蝶阀6.4SMD641H-25/H-40系列尺寸:

公称通径DN

外形尺寸


L

Ha

H1

2.5MPa

4.0MPa

D

D1

Z-Φd

D

D1

Z-Φd

50

108

430

112

165

125

4-18

165

125

4-18

65

112

450

115

185

145

8-18

185

145

8-18

80

114

468

120

200

160

8-18

200

160

8-18

100

127

554

138

235

190

8-22

235

190

8-22

125

140

600

164

270

220

8-26

270

220

8-26

150

140

665

175

300

250

8-26

300

250

8-26

200

152

720

205

360

310

12-26

375

320

12-30

250

165

797

240

425

370

12-30

450

385

12-33

300

178

920

290

485

430

12-30

515

450

16-33

350

190

982

320

555

490

16-33

580

510

16-36

400

216

1100

350

620

550

16-36

660

585

16-39

450

222

1170

380

670

600

20-36

685

610

20-39

500

229

1230

410

730

660

20-36

755

670

20-42

600

267

1410

470

845

770

20-39

-

-

-

700

292

1610

550

960

875

24-42

-

-

-

800

318

1790

640

1085

990

24-48

-

-

-

900

330

1944

710

1185

1090

28-48

-

-

-

1000

410

2070

770

1320

1210

28-56

-

-

-

型号编制说明:

D

SM

6

71

X

10

C

G

阀门代号

明精公司标志

执行机构:

连接形式:

密封面材质:

公称压力:

阀体材质:

温度类型:

Q:表示球阀

-

6:表示气动

41:表示法兰

F:表示聚四氟乙烯

10:表示1.0MPa

C:表示碳钢

G:表示中温型

D:表示蝶阀

-

9:表示电动

11:表示丝扣

H;表示金属密封

16:表示1.6MPa

P:表示不锈钢铸铁省略

常温省略

-

-

-

71:表示对夹式

X:表示橡胶密封

-

F46:表示阀体衬四氟

-
