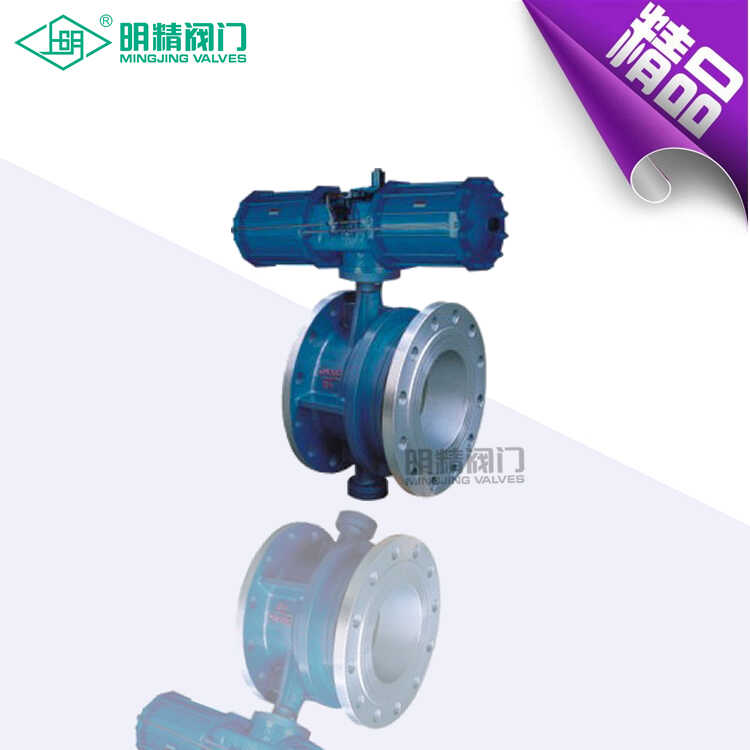

SD643H气动法兰式伸缩蝶阀​设计新颖、合理,结构独特,重量轻,操作方便,启闭快速;伸缩蝶阀除了能作调节和截流作用,补偿管道温差产生的热胀冷缩功能外,还能为安装更换、维修阀门提供方便密封部位可调节更换,密封性能可靠。

  • 型号:SD643H
  • 电话:021-63800050
  • 标签:伸缩蝶阀 气动蝶阀

产品简介
SD643H气动法兰式伸缩蝶阀设计新颖、合理,结构独特,重量轻,操作方便,启闭快速;伸缩蝶阀除了能作调节和截流作用,补偿管道温差产生的热胀冷缩功能外,还能为安装更换、维修阀门提供方便密封部位可调节更换,密封性能可靠。作为一种用来实现管路系统通断及流量控制的部件,已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。三偏心金属硬密封伸缩蝶阀的阀体和阀座为连体构件,阀座密封表面层堆焊耐温、耐蚀合金材料。多层软叠式密封圈固定在阀板上,这种蝶阀与传统蝶阀相比具有耐高温,操作轻便,启闭无磨擦,关闭时随着传动机构的力矩增大来补偿密封,提高了蝶阀的密封性能及延长使用寿命的优点,适用于耐高温、高压及耐腐蚀、抗磨损等行业。

尺寸图

连接尺寸:

公称通径

外形尺寸(参考值)

法兰尺寸和螺栓孔尺寸(标准值)

H

H1

设计最大长度

设计最小长度

设计长度

A

B

0.6MPa

1.0MPa

1.6MPa

毫米

英寸

D

D1

D2

n-d

D

D1

D2

n-d

D

D1

D2

n-d

50

2

80

400

164

138

151

245

72

140

110

88

4-14

165

125

99

4-18

165

125

99

4-18

65

2 1/2

93

400

190

154

172

245

72

160

130

108

4-14

185

145

118

4-18

185

145

118

4-18

80

3

100

410

195

163

177

245

72

190

150

124

4-18

200

160

132

8-18

200

160

132

8-18

100

4

110

430

227

184

206

355

92

210

170

144

4-18

220

180

156

8-18

220

180

156

8-18

125

5

125

465

254

201

215

355

92

240

200

174

8-18

250

210

184

8-18

250

210

184

8-18

150

6

143

615

240

195

225

355

92

265

225

199

8-18

285

240

211

8-22

285

240

211

8-22

200

8

170

685

265

215

245

250

170

320

280

254

8-18

340

295

266

8-22

340

295

266

12-22

250

10

198

740

295

235

265

250

170

375

335

309

12-18

395

350

319

12-22

405

355

319

12-26

300

12

223

800

308

254

282

450

220

440

395

363

12-22

445

400

370

12-22

460

410

370

12-26

350

14

253

860

325

271

300

450

220

490

445

413

12-22

505

460

429

16-22

520

470

429

16-26

400

16

283

945

345

283

314

450

280

540

495

463

16-22

565

515

480

16-26

580

525

480

16-30

450

18

308

1000

370

314

340

650

280

595

550

518

16-22

615

565

530

20-26

640

585

548

20-30

500

20

335

1060

377

316

346

650

280

645

600

568

20-22

670

620

582

20-26

715

650

609

20-33

600

24

390

1170

446

388

417

850

380

755

705

667

20-26

780

725

682

20-30

840

770

720

20-36

700

28

448

1325

445

395

425

850

380

860

810

772

24-26

895

840

794

24-30

910

840

794

24-36

800

32

508

1445

479

425

455

1250

380

975

920

878

24-30

1015

950

901

24-33

1025

950

901

24-39

900

36

558

1555

515

455

485

1250

380

1075

1020

978

24-30

1115

1050

1001

28-33

1125

1050

1001

28-39

1000

40

615

1675

525

465

495

1500

580

1175

1120

1078

28-30

1230

1160

1112

28-36

1255

1170

1112

28-42

1200

48

735

1925

574

512

542

1500

580

1405

1340

1295

32-33

1455

1380

1328

32-39

1485

1390

1328

32-48


订货须知:

一、①气动法兰式伸缩蝶阀产品名称与型号②气动法兰式伸缩蝶阀口径③气动法兰式伸缩蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定明精公司的气动法兰式伸缩蝶阀型号,请按气动法兰式伸缩蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的明精阀门专家为您审核把关。
