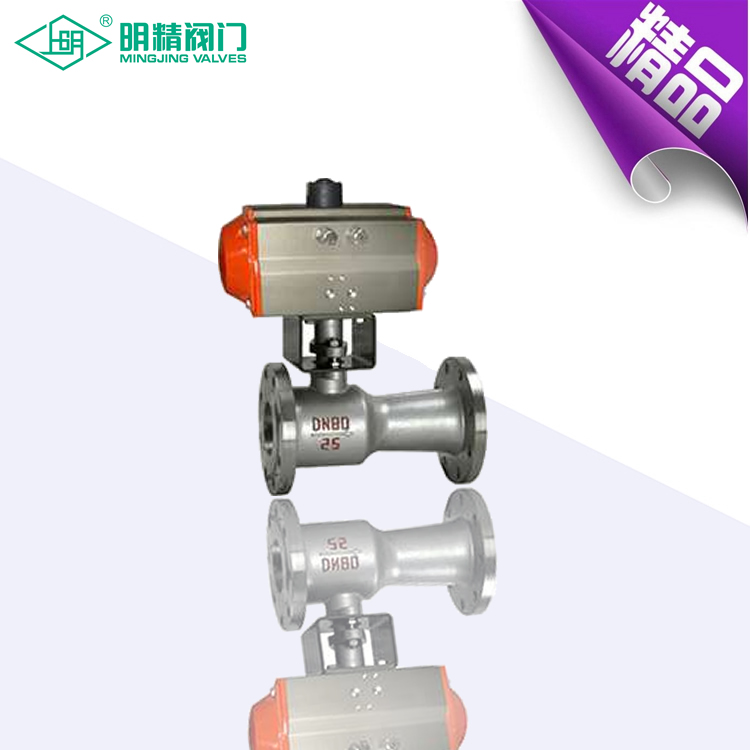

Q41MF不锈钢气动一体式排污球阀动作原理一体式高温球阀吸取国外高温球阀结构优点,结合国内实际情况研制而成,连接尺寸符合国家标准。特别是该阀门的密封圈具有高强度,高耐磨、回弹性强等优点。流体阻力小,结构简单,体积小,重且轻,紧密可靠,密宝性生好。能实现完全密封,在真空系统中也已广泛使用。操作方使,开闭迅速,从全开到全关只要旋转90度,便于远距离的控制。维修方便,球阀构简单,密封圈一般都是活动的,拆卸更换都比较方便

  • 型号:Q41MF
  • 温度:-196-350℃
  • 压力:1.0、1.6、2.5、4.0、6.4MPa
  • 电话:021-51611222
  • 标签:不锈钢球阀 排污球阀 气动球阀

产品简介
   Q41M不锈钢气动一体式排污球阀动作原理一体式高温球阀吸取国外高温球阀结构优点,结合国内实际情况研制而成,连接尺寸符合国家标准。特别是该阀门的密封圈具有高强度,高耐磨、回弹性强等优点。流体阻力小,结构简单,体积小,重且轻,紧密可靠,密宝性生好。能实现完全密封,在真空系统中也已广泛使用。操作方使,开闭迅速,从全开到全关只要旋转90度,便于远距离的控制。维修方便,球阀构简单,密封圈一般都是活动的,拆卸更换都比较方便。大且用于石油,化工,蒸汽等管道介质流动的启闭器。 Q41M一体式高温球阀采用高强度碳结石墨或者对聚聚笨高温耐磨材料密封阀座,提高阀门的使用温度,使用温度可以达到300度左右。高温球阀采用整体式阀体和侧装球阀结构,减少了螺栓连接的中法兰,减少了泄露点,阀座高温、耐磨、耐腐蚀,回弹性强,自润滑性好。Q41M高温球阀广泛用于石油、化工、橡胶、造纸、制药等行业,可替代截止阀、柱塞阀、快速排污阀用于高温的水、蒸汽、导热油等介质的管路和装置


产品特点:

1、阀体为一体式结构,中间没有螺栓螺帽不会因螺栓松动而出现泄露情况。

2、密封采用(M/F)高强度耐磨碳结石墨或PPN)对莅聚苯,具有耐高温以及密封性能好等特点。

3、90度旋转开关,开关速度快特点。


性能参数

适用介质:污水、气、油品、天然气和酸碳腐蚀性介质
适用温度:-196-350℃
驱动方式:手动、气动、电动、波动等
公称通径:DN15-250mm 1/2″-10″ 。

零件材质

序号NO.零件名称材质
GBASTM
1阀体WCBA216-WCB
2密封圈PPLPPL
3球体1Cr18Ni9TiSS304
4螺母35A194-2H
5螺柱35CrMoAA193-B7
6石体WCBA216-WCB
7垫片柔性石墨+不锈钢B12.10-304/F.G
8填料PTFEPTFE
9填料压盖WCBA216-WCB
0定位片25A105
11挡圈65MnAISI 1066
12手柄K33A47-667 Gr.32510
13阀杆1Cr33A276-410
14螺钉35A193-B7
15止推垫片PTFEPTFE

技术规范

设计依据国标系列美标系列
设计标准GB/T12237AP16DANSI B16.34
法兰连接结构长度GB/T12221AP16DANSI B16.10
结构长度(焊接)GB/T15188.1AP16DANSI B16.10
连接法兰GB/T9113
JB/T79
Hg20592
ANSI B16.5、B16.47
对焊端GB/T12224ASNI B16.25
试验和检验GB/T9092AP16DAP1598

试验压力

压力等级试验压力(MPa)
公称压力(PN)磅级(Class)壳体试验密封试验
1.0-1.51.1
1.6-2.51.76
2.5-3.82.75
4.0-6.04.4
6.4-9.67.04
-1503.02.2
-3007.65.6
-60015.011.0
-10K2.41.5
-20K5.84.0

排污球阀PN1.6MPa主要连接尺寸及重量:

公称通径DN1520253240506580100125150200
L130140150165180200220250280320360400
H5963758595107140152178252272342
W130130160180230230400400650105010501410
Wt(㎏)2.53567101519335893160

排污球阀PN2.5MPa主要连接尺寸及重量:


公称通径DN1520253240506580100125150200
L130140150165180200220250320400400550
H59637597107142152178252272342345
W1301301602302304004007001100110015001500
