气动球阀

气动三通球阀

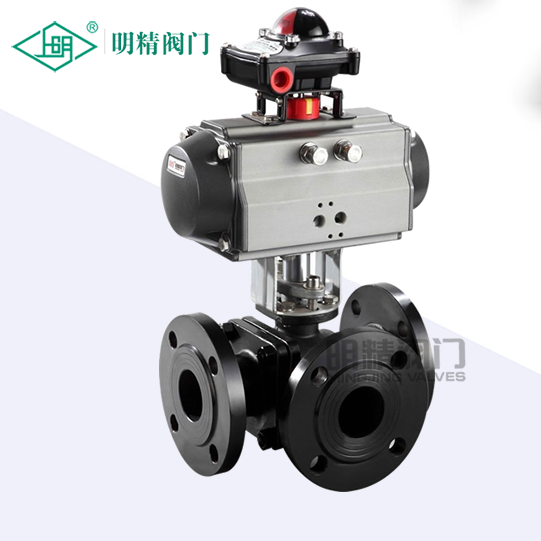

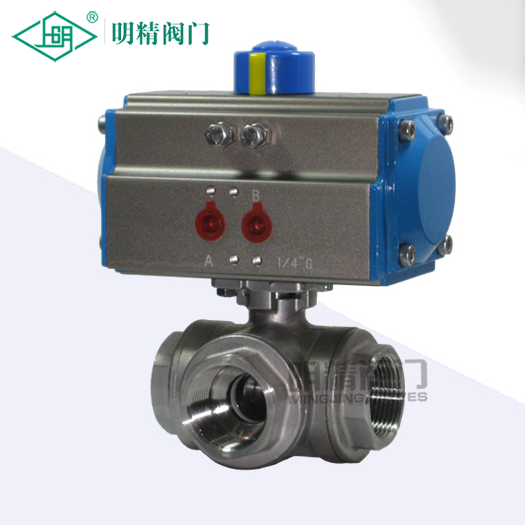

L(T)形气动球阀是由气动执行机构和三通阀组成,是一种旋转类切断调节阀门,具有关闭严密,结构紧凑,重量轻,维修方便等优点。广泛用于气体、液体、蒸汽、油品等腐蚀性介质的管道自动化控制中。

  • 型号:Q614F
  • 压力:PN1.6、2.5、4.0Mpa
  • 电话:021-51611222
  • 标签:气动三通球阀 气动球阀 三通球阀

产品简介:
L(T)形气动球阀是由气动执行机构和三通阀组成,是一种旋转类切断调节阀门,具有关闭严密,结构紧凑,重量轻,维修方便等优点。广泛用于气体、液体、蒸汽、油品等腐蚀性介质的管道自动化控制中。

外形尺寸及附图
尺寸图

尺寸及参数:

公称压力或压力级

公称通径

尺寸(mm)

mm

in

L


L1


D


D1


D2


b


z-Φd



15



130


65


95


65

45


14

4-14

20



150


75


105


75


55/58


14/16


4-14


25



160


80


115


85


65/68


14/16


4-14


32



180


90


135/140


100


78


16


4-18


PN1.6MPa


40



200


100


145/150


110


85/88


16


4-18


50



230


115


160/165


125


100/102


16/18

4-18


65



290


145


180/185


145

120/122


18


4-18


80



310


155


195/200


160


135/138


20


4-18


100



350


175


215/220


180


155/158


20


4-18


125



400


200


245/250


210


185/188


22


4-18


150



480


240


280/285

240


210/212


24/22


8-23/8-22



PN2.5MPa

15



130


65


95


65


45


16


4-14


20



150


75


105


75


55/58


16


4-14


25



160

80


115


85


65/68


16


4-14


32



180


90


135/140


100


78

18


4-18


PN2.5MPa




40



200


100


145/150


110


85/88


18


4-18


50



230


115


160/165


125


100/102


20


4-18


65



290


145

180/185


145


120/122


22

8-18


80


310


155


195/200


160


135/138


22/24


8-18

100



350


175


230/235


190


160/162


24


8-23/8-22


125



400


200


270


220


188


28/26


8-25/8-26


150



480


240


300


250

218


30/28


8-25/8-26


PN4.0MPa

15



130


65


95


65


45


16


4-14


20



150


75


105


75


55/58


16


4-14


25



160


80


115

85


65/68


16


4-14


32



180


90


135/140


100


78


18


4-18


40



200


100


145/150


110


85/88


18


4-18


50



230


115


160/165


125


100/102


20


4-18


65



290


145


180/185


145


120/122


22


8-18


80



310


155


195/200


160


135/138


22


8-18


100



350


175


230/235


190


160/162

24


8-23/8-22


125



400


200


270


220


188


28


8-25/8-26


150



480


240


300


250


218


30


8-25/8-26



Class150LB




15


1/2

130


65


89


60.5


35


-


4-15


20


3/4

150


75


98


70


43


-

4-15

25

1

160


80


108/110

79.5


51


11.5


4-15/4-16


32


11/4

180


90

117/120


89


64


13.0


4-15/4-16


40


11/2

200

100


127/130


98.5


73


14.5


4-15/4-16


50


2

230


115


152/150


120.5


92


16.0


4-19/4-20


65


21/2

290


145


178/180


139.5


105


17.5


4-19/4-20


80


3

310


155


190

152.5


127


19.5


4-19/4-20


100


4

350


175


229/230


190.5


157


24.0


8-19/4-20


125


5

400


200


254/255


216.0


186


24.0


8-22


150


6

480


240


279/280


241.5

216


25.5


8-22


JIS10K

15



130


65


95


70


52


12


4-15


20



150


75


100


75


58

14


4-15


25



160


80


125


90


70


14


4-19


32



180


90


135


100


80


16


4-19


40



200


100


140


105


85


16


4-19


50



230


115


155


120


100


16


4-19


65



290


145


175


140


120


18


4-19


80



310


155


185


150


130


18


8-19


100



350


175


210


175


155


18


8-19


125


400

200

250

210

185

20

8-23

150


480

240

280

240

215

22

8-23

注:1、表中以分数表示者,分子为JB/T74~90系列2尺寸(等同于原机标JB74~90~59的尺寸),分母JB/T74~90系列
1、GB9112~9131(PN1.6、2.5、4.0Mpa)及HGJ44~76尺寸。
2、表中以分数表示者,分子为ANSIB16.5尺寸,分母为GB9112~9131、SH3406尺寸。
