手动球阀

法兰广式球阀

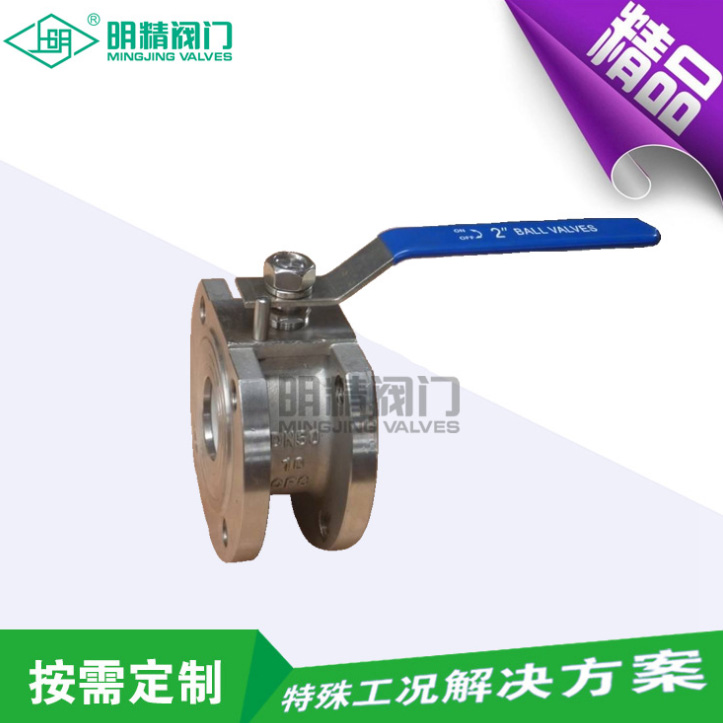

Q41F填料整体式法兰广式球阀​既具有广式球阀体积小、安装方便的特点,又具有国标法兰全通径不易泄漏的优点,一举改变了以往方式法兰球阀流量小,易泄漏的固疾,也解决了国标法兰球阀过于笨重的缺点,而具阀体可采用精铸造工艺,外形美观大方

  • 型号:Q41F
  • 温度:-20~232℃~350℃
  • 压力:1.6~4.0MPa
  • 电话:021-51611222
  • 标签:法兰广式球阀 广式球阀

产品概述

Q41F填料整体式法兰广式球阀既具有广式球阀体积小、安装方便的特点,又具有国标法兰全通径不易泄漏的优点,一举改变了以往方式法兰球阀流量小,易泄漏的固疾,也解决了国标法兰球阀过于笨重的缺点,而具阀体可采用精铸造工艺,外形美观大方。全通径、大径量,连接尺寸符合广式法兰球阀标准,预计将在越来越多的管道上得到广泛的使用。

应用规范

公称压力:1.6~4.0MPa
适用湿度范围:-20~232℃~350℃
适用介质:水、油、气及某些腐蚀性液体(W、O、G)。



零件材料

适用介质

型号

阀体

球体、阀杆

手柄

密封圈

垫片、填料

水、蒸汽、油品

Q41F-16C、Q41F-25C
Q41F-40C

A105、45

1Cr18/1Cr18Ni9Ti

不
锈
钢
SS304

聚四氟乙烯PTFE增强聚四氟乙烯VUILUK PTFE对位聚苯PPL

聚四氟乙烯PTFE对位聚苯PPL

硝酸类

Q41F-16P、Q41F-25P
Q41F-40P

SS304/1Cr18Ni19Ti

SS304/1Cr18Ni9Ti

醋酸类

Q41F-16R、Q41F-25R
Q41F-40R

SS316/Cr18Ni12Mo2Ti

SS316/1Cr18Ni12Mo2Ti

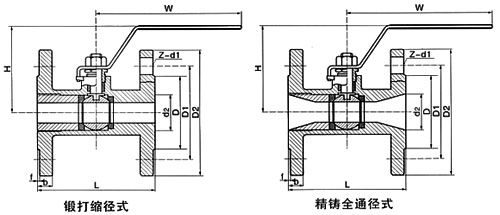

注:填料仓整体法兰球阀结构尺寸与方式法兰球阀相同,别外我公司不定期生产填料仓内螺纹球阀,广泛用于燃气、化工、石油等行业。
