气动调节阀

气动薄膜双座调节阀

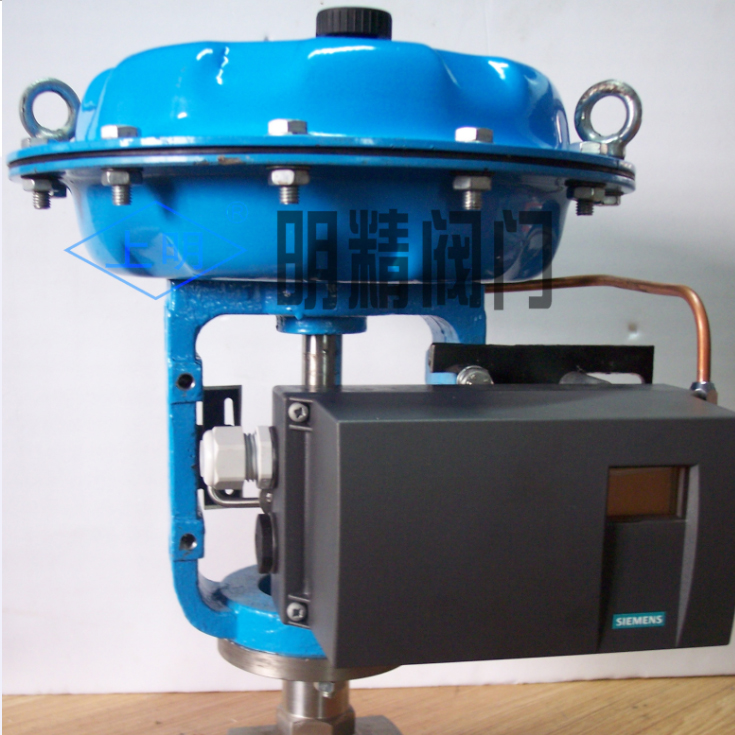

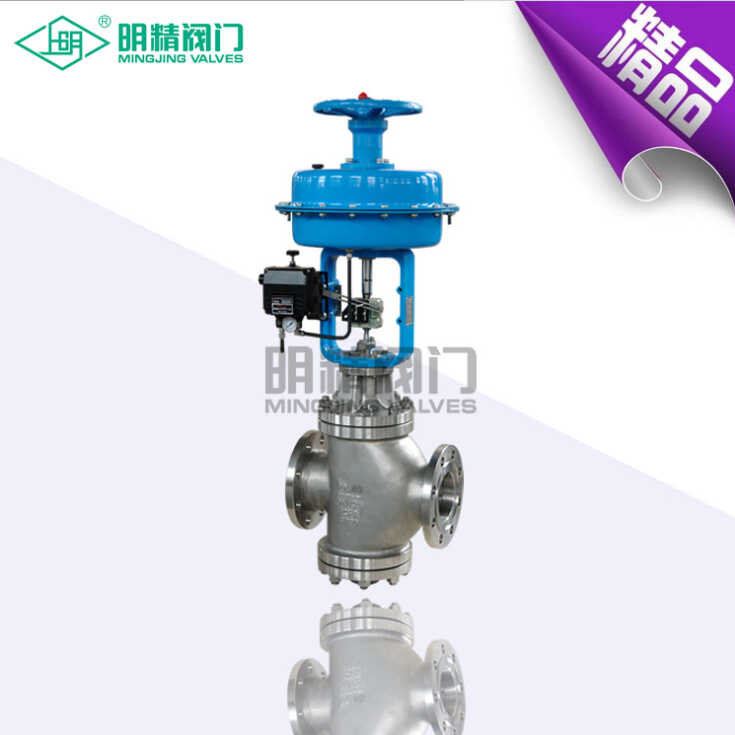

上明牌ZJHN型精小型气动薄膜双座调节阀,阀体内有两个阀座,流体通过阀芯的上下密封面流出,不平衡力小,是一种平衡式结构,允许使用压差较大,适用于压差大,流量大,泄漏量要求不严格要求的场合

  • 型号:ZJHN
  • 温度:-30~+70℃
  • 压力:PN1.6 4.0 6.4MPa
  • 电话:021-63800050
  • 标签:气动调节阀 双座调节阀

产品概述:
上明牌ZJHN型精小型气动薄膜双座调节阀,阀体内有两个阀座,流体通过阀芯的上下密封面流出,不平衡力小,是一种平衡式结构,允许使用压差较大,适用于压差大,流量大,泄漏量要求不严格要求的场合,该气动调节阀广泛应用于石油、化工 、制药、冶金、电站、等工业部门,控制气体、液体、蒸汽等介质。

阀体:

阀体形式:直通双座铸造球型阀
公称通径:25~300mm
公称压力:PN1.6 4.0 6.4MPa
连接形式:法兰式按JB78-59 JB79-59
材 料:HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
尺寸图
上阀盖:
常 温 型:-20℃~+200℃
散 热 型:-40℃~+450℃
压盖形式:螺栓压紧式
填 料:V型聚四氟乙烯填料、柔性石墨、不锈钢波纹管。

阀内组件:
阀芯型式:双导向双座柱塞型阀芯

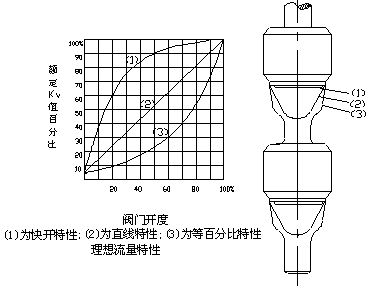

流量特性:线性特性、等百分比特性或快开特性
材 料:1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
执行机构:
型 式:多弹簧式薄膜执行机构
膜片材料:丁晴橡胶夹增强涤纶织物
弹簧范围:0.02~0. 1、0.04~0.20MPa
供气压力:0.14 0.16 0.28MPa
气源接头:M10×1
环境温度:-30~+70℃

尺寸图

阀作用型式

气——关式或气——开式
附 件:定位器,手轮机构
性 能:(带定位器)
泄 漏 量:小于额定流量系数Kv的0.5%
基本 误差:±1.5%
回 差:1.5%
死 区:0.6%
始终点偏差:±1.5%
可 调 范围:30:1

流量系数Kv和行程、允许压差:

公称通径(mm)


25

32

40

50

65

80

100

125

150

200

阀座直径(mm)


15

20

25

32

40

50

65

80

100

125

150

200

流量系数Kv


4

6.3

10

16

25

40

63

100

160

250

400

630

行程(mm)


16

25

40

60

允许压差(MPa)

5.8

4.9

3.8

2.9

4.0

3.3

2.6

3.6

3.0

2.3

备注:阀开状态允许压差

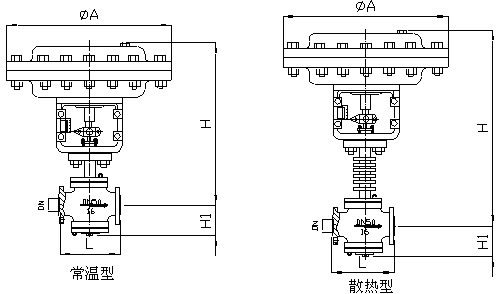

外形尺寸:

公称通径


执行机构


H

ΦA


H1


L

常温型


散热型


PN1.6


PN4.0


PN6.4

25


ZHA22


498


648


285


117


185


190


205

32


ZHA22


501


651


285


120


200


210


220

40


ZHA22


522


691


285


139


220


230


240

50


ZHA22


530


699


285


144


250


255


265

65


ZHA34


645


815


363


188


275


285


295

80


ZHA34


661


835


363


208


305


310


325

100


ZHA34


687


887


363


220


350


355


370

125


ZHA34


1234


1444


363


270


410


425


440

150


ZHA45


1242


1492


470


280


450


460


475

200

ZHA45

1394

1654

470

320

550

560

570

尺寸图

型号编制说明

Z

J

H

N

25

P

G

B

自控阀门

执行机构:

执行机构:

阀门结构类型:

公称压力:

阀体材质:

温度类型:

作用型式:


J:表示精小型

多弹簧气动薄膜

P:表示单座

16:表示1.6MPa

C:表示碳钢

G:中温型常温省略

K:表示气开型




J:表示精小型

多弹簧气动薄膜

P:表示单座






M:表示套筒阀

40:表示4.0MPa








64:表示6.4MPa
