自力式调节阀

自力式平衡调节阀

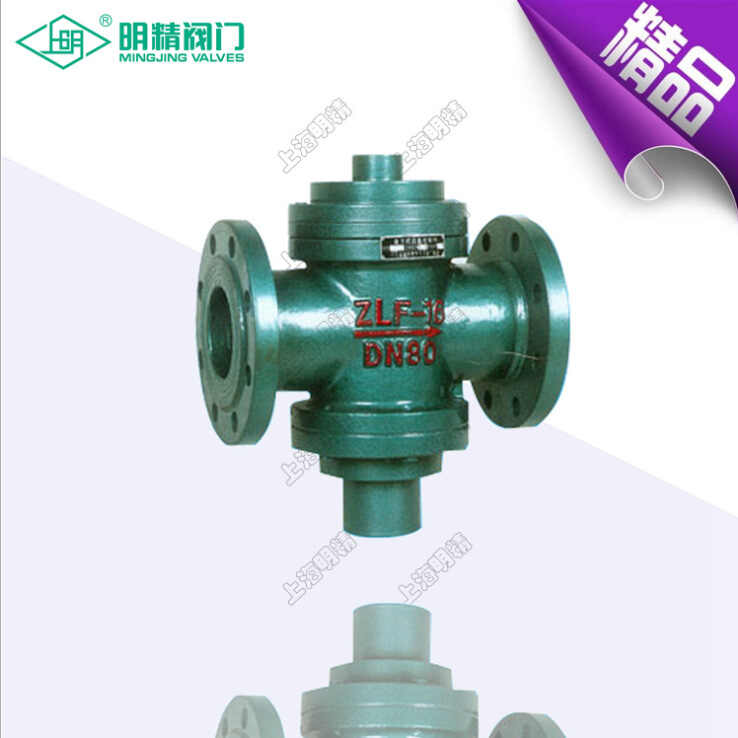

上明牌ZLF自立式平衡阀,是一种利用介质本身的压力变化来进行自我调控从而保持流经该被控系统流量不变的阀门,ZLF自立式平衡阀具有流量指示,可在线调节,适用于供热及空调系统等非腐蚀性介质的流量控制。

  • 型号:ZLF
  • 温度:0~100℃
  • 压力:1.6MPa
  • 电话:021-63800050
  • 标签:自力式调节阀 调节阀 平衡阀

产品简介
上明牌ZLF自力式平衡调节阀,是一种利用介质本身的压力变化来进行自我调控从而保持流经该被控系统流量不变的阀门,ZLF自力式平衡阀具有流量指示,可在线调节,适用于供热及空调系统等非腐蚀性介质的流量控制。运行前一次性测试调节,可使系统流量自动恒定在预先设置的设定值。该阀门流量调节准确,操作简单,运作平稳,性能可靠,使用寿命长。
尺寸图

技术参数

1.公称压力:1.6MPa
2.公称通径:15~350mm
3.适用介质:水、油等非腐蚀性液体
4.适用温度:0~100℃
5.法兰标准:GB/T 17241.6 GB/T 9113
6.试验标准:GB/T 13927 API598
7.主要零部件材料

材质参考

零件名称

材料

阀体、阀盖

灰铸铁、球铁、铸钢

阀杆

不锈钢

阀瓣

铸铜

膜片

丁腈橡胶

连接尺寸

DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

备注

L

110

110

115

160

200

215

230

275

290

310

350

430

520

635

670

DN15~25
为螺纹连接

H1

72

72

81

108

138

138

143

170

193

208

254

289

325

357

372

H2

70

70

74

91

147

147

154

189

211

227

260

303

367

430

495

流量
m3/h

0.1~1

0.1~1.5

0.2~2

0.5~4

1~6

2~10

3~15

5~25

10~35

15~50

30~80

40~180

100~300

150~500

200~700
