气动蝶阀

气动硬密封蝶阀

上明牌多层次硬密封蝶阀系列产品,系长寿命、节能型蝶阀。其结构采用三维编心原理设计,阀座采用硬软密封兼容的多层次结构,加工精湛,工艺先进。本产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。因此被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。

  • 型号:ZSHW
  • 电话:021-63800050
  • 标签:气动蝶阀 硬密封蝶阀

产品概述:

ZSHW气动弹性金属密封蝶阀(气动蝶阀)系列产品,系长寿命、节能型蝶阀。其结构采用三维编心原理设计,阀座采用硬软密封兼容的多层次结构,加工精湛,工艺先进。本产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。因此被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。


产品特点:

由于本蝶阀采用的是三维偏心原理设计,使密封面的空间运动轨迹达到理想化,密封面相互之间无磨擦、无干涉、加之密封材料选择得当,从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。
其主要特点如下:
1、开启力矩小,灵活方便,省力节能。
2、三维编心结构,使蝶板越关越紧,其密封性能可靠,达到无泄漏。
3、耐高压、耐腐蚀、耐磨损、使用寿命长等。


采用标准:
设计标准 :GB/T12238-1989;JB/T8527-1997
法兰连接尺寸:GB/T9113.1-2000;GB/T9113.2-2000 GB/T9115.1-2000;GB/T9115.2-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999

执行机构:

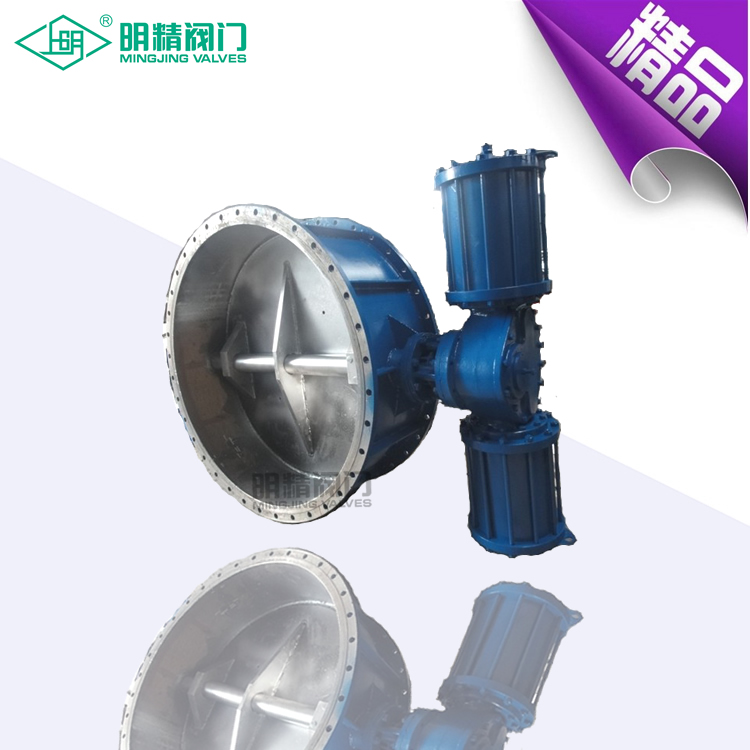

采用新型系列GT型气动执行器,有双作用式和单作用式(弹簧复位),齿轮传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式

1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

附件的选项:
根据不同控制和要求可选择下列附件:
切断型附件:单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件:电气定位器、气动定位器、电气转换器。
气源处理附件:空气过滤减压阀、气源处理三联件。
手动机构:HVSD手操机构

技术参数:

公称通径

DN(mm)

50~2000

50~500

公称压力

PN(MPa)

0.6

1.0

1.6

2.5

4.0

试验压力

强度试验

0.9

1.5

2.4

3.75

6.0

密封试验

0.66

1.1

1.76

2.75

4.4

气密封试验

0.6

0.6

0.6

0.6

0.6

渗漏率

<0.1×DNmm3/s(符合GB/T13927-92标准)

适用温度

碳钢:-29℃~425℃ 不锈钢-40℃~600℃

适用介质

空气、水、蒸气、煤气、油品以及酸、碱、盐带有弱腐蚀性介质等

驱动形式

蜗杆蜗轮传动、气传动、电传动

零件材质:

零件名称

材料

阀体

铸铁、不锈钢、铬钼钢、合金钢

蝶板

铸钢、合金钢、不锈钢、铬钼钢

密封圈

不锈钢与耐高温石棉板组合成多层次

阀杆

2Cr13、1Cr13不锈钢、铬钼钢

轴承

奥氏体不锈钢、304氮化

填料

柔性石墨

外形尺寸

公称通径

长度
标准值

外形尺寸
(参考值)

连接尺寸
(标准值)

重量
(kg)

L

H

ZSHW

ZSHW气动

ZSHW电动

PN0.6MPa

PN1.0MPa

毫米

英寸

H1

A1

B1

H2

A2

B2

H3

A3

B3

D

D1

Z-d

D

D1

Z-d

50

2

108

150

112

350

180

200

625

245

72

530

250

255

140

110

4-14

165

125

4-18

17

65

21/2

112

170

115

370

180

200

625

245

72

530

250

255

160

130

4-14

185

145

4-18

20

80

3

114

180

120

380

180

200

645

245

72

565

250

255

190

150

4-18

200

160

8-18

23

100

4

127

190

138

420

180

200

675

355

92

600

250

255

210

170

4-18

220

180

8-18

25

125

5

140

200

164

460

180

200

715

355

92

640

250

255

240

200

8-18

250

210

8-18

40

150

6

140

210

175

555

270

280

800

355

92

705

300

315

265

225

8-18

285

240

8-22

47

200

8

152

230

200

760

400

425

850

250

170

775

300

315

320

280

8-18

340

295

8-22

60

250

10

165

250

243

830

400

425

925

250

170

945

300

315

375

335

12-18

395

350

12-22

95

300

12

178

270

250

895

450

560

1035

450

220

1070

300

315

400

395

12-22

445

400

12-22

124

350

14

190

290

280

950

450

560

1070

450

220

1140

300

315

490

445

12-22

505

460

16-22

181

400

16

216

310

305

1190

535

580

1190

450

220

1210

300

315

540

495

16-22

565

515

16-26

260

450

18

222

330

350

1255

535

580

1250

650

280

1335

575

714

595

550

16-22

615

565

20-26

338

500

20

229

350

380

1305

535

580

1290

650

280

1415

575

714

645

600

20-22

670

620

20-26

360

600

24

267

390

445

1340

570

660

1455

850

380

1605

656

810

755

705

20-26

780

725

20-30

540

700

28

292

430

480

1520

750

550

1585

850

380

1844

656

810

860

810

24-26

895

840

24-30

580

800

32

318

470

530

1710

750

550

1700

1250

380

2040

656

810

975

920

24-30

1015

950

24-33

845

900

36

330

510

580

1810

750

550

1965

1250

380

2255

785

863

1075

1020

24-30

1115

1050

28-33

1050

1000

40

410

550

650

1960

900

750

2015

1250

380

2380

785

863

1175

1120

28-30

1230

1160

28-36

1500

1200

48

470

630

760

2250

1000

925

2250

1250

380

2640

785

863

1405

1340

32-33

1455

1380

32-39

2000

1400

56

530

710

850

2435

1000

925




2886



1630

1560

36-36

1675

1590

36-42

3000

1600

64

600

790

1030

2780

1000

925




3156



1830

1760

40-36

1915

1820

40-48

4700

1800

72

670

870

1230

3020

1100

980




3421



2045

1970

44-39

2115

2020

44-48

6500

2000

80

760

950

1350

3270

1100

980




3685



2265

2180

48-42

2325

2230

48-48

8700

订货须知:
一、①ZSHW气动弹性金属密封蝶阀产品名称与型号②ZSHW气动弹性金属密封蝶阀口径③ZSHW气动弹性金属密封蝶阀是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定明精公司的ZSHW气动弹性金属密封蝶阀型号,请按ZSHW气动弹性金属密封蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的明精阀门专家为您审核把关。
