气动蝶阀

气动防爆碟阀

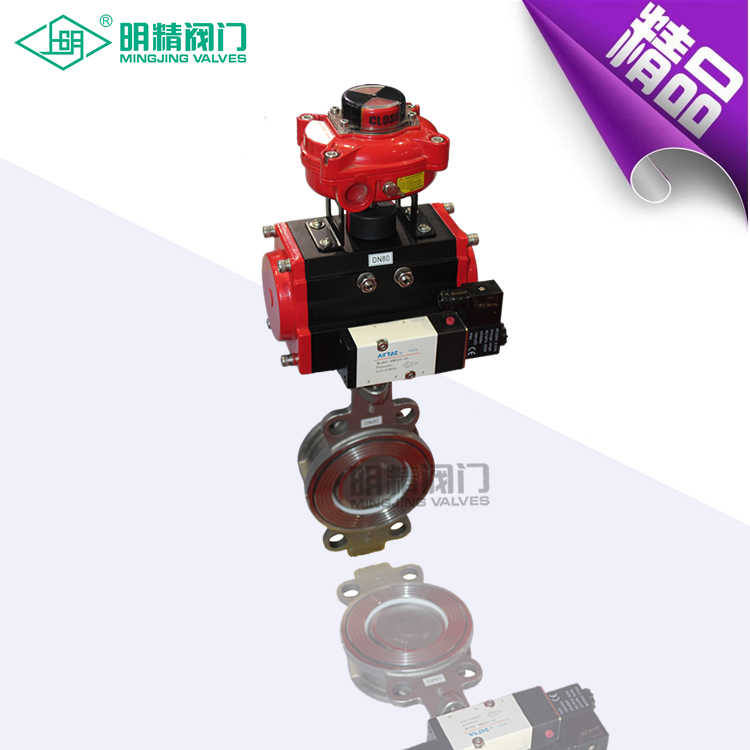

ZSRW型防爆气动蝶阀是由气动执行器和蝶阀组成。气动蝶阀是用随阀柑转动的圆形蝶板做启闭性,以实现启用动作的气动阀门主要做截断阀使用,亦可设计成具有调节或段阀兼调节的功能,目前蝶阀在低压大中口径管道上的使用越来越多。

  • 型号:ZSRW
  • 温度:≤60~135℃
  • 压力:1.0Mpa、 1.6Mpa
  • 电话:021-51611222
  • 标签:气动碟阀 防爆碟阀

产品简介:
ZSRW型防爆气动蝶阀是由气动执行器和蝶阀组成。气动蝶阀是用随阀柑转动的圆形蝶板做启闭性,以实现启用动作的气动阀门主要做截断阀使用,亦可设计成具有调节或段阀兼调节的功能,目前蝶阀在低压大中口径管道上的使用越来越多。
产品特点:

1、防爆气动蝶阀主要结构由气动执行器和阀门连接,安装防爆电磁换向阀,电压AC220V或AC380V,接上5kgf/cm²左右压力的气源即可控制阀门,适用于易燃易爆场合。

2、阀门采用中线型结构无偏心设计,具有显著的操作扭矩低的特征,配置电动装置时的经济性显著;采用衬胶结构,蝶板圆周形密封面精密加工至较高的光洁度,对橡胶阀座的摩擦系数极低,阀门使用寿命较长;阀板密封面流态特性呈线性状态,具有较小的流阻系数,阀门流阻小;独特设计的模压橡胶阀座具有极佳的均衡性和支撑性,有效避免受力不均造成的对橡胶的破坏,阀门处全关位置时,橡胶处于最佳的压缩状态以保持零泄漏。

3、阀门球墨铸铁壳体内外表面可采用高温静电喷涂环氧树脂粉末涂层,涂层具有较高的耐腐蚀性能,与球墨铸铁基体具有极高的结合强度,涂层度为0.2—0.5mm。

性能规范:

型号

公称压力PN/Mpa

试验压力/Mpa

适用介质

适用温度

壳体

液体密封

ZSRW-10

1.0

1.5

1.1

水、气体、油品等无腐蚀性介质

根据橡胶品种确定(≤60~135℃)

ZSRW-16Q

1.6

2.4

1.76

零件材料:

零件名称

阀体

蝶板

阀杆

阀体密封圈

衬套

材料

灰铸铁、球墨铸铁

球墨铸铁(表面镀硬铬)、铜合金、不锈钢

铬不锈钢

酚醛树脂或铝合金衬丁腈橡胶、耐油橡胶、乙丙橡胶、氟橡胶

铜合金或铜背烧结四氟




主要尺寸:

公称 通径DN(mm)

尺寸(mm)

重量 (kg)

L

D

Z-Φd

H1

H2

A

B

B1

PN1.0MPa

PN1.6MPa

PN1.0MPa

PN1.6MPa

50

43

125

125

4- Φ18

4- Φ18

70

235

196

125

59

10

65

46

145

145

4- Φ18

4- Φ18

78

247

196

125

59

11

80

46

160

160

4- Φ18

8- Φ18

88

257

196

125

59

12

100

52

180

180

8- Φ18

8- Φ18

110

294

226

152

92

16

125

56

210

210

8- Φ18

8- Φ18

132

318

226

152

92

18

150

56

240

240

8- Φ23

8- Φ23

146

338

226

152

92

20

200

60

295

295

8- Φ23

12- Φ23

217

430

470

230

195

35

250

68

350

355

12- Φ23

12- Φ26

252

470

470

230

195

40

300

78

400

410

12- Φ23

12- Φ26

283

504

470

230

195

60

350

78

460

460

16- Φ23

16- Φ26

308

545

470

230

195

80

400

102

515

515

12- Φ25

16- Φ30

348

590

610

298

235

100

450

114

565


20- Φ25


373

623

610

298

235

120

500

127

620


20- Φ25


408

660

610

298

235

140

600

154

725


20- Φ30


474


698

382


200

订货须知:

一、①ZSRW型防爆气动碟阀产品名称与型号②ZSRW型防爆气动碟阀口径③ZSRW型防爆气动碟阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定明精公司的ZSRW型防爆气动碟阀型号,请按ZSRW型防爆气动碟阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的明精阀门专家为您审核把关。
