气动内螺纹球阀

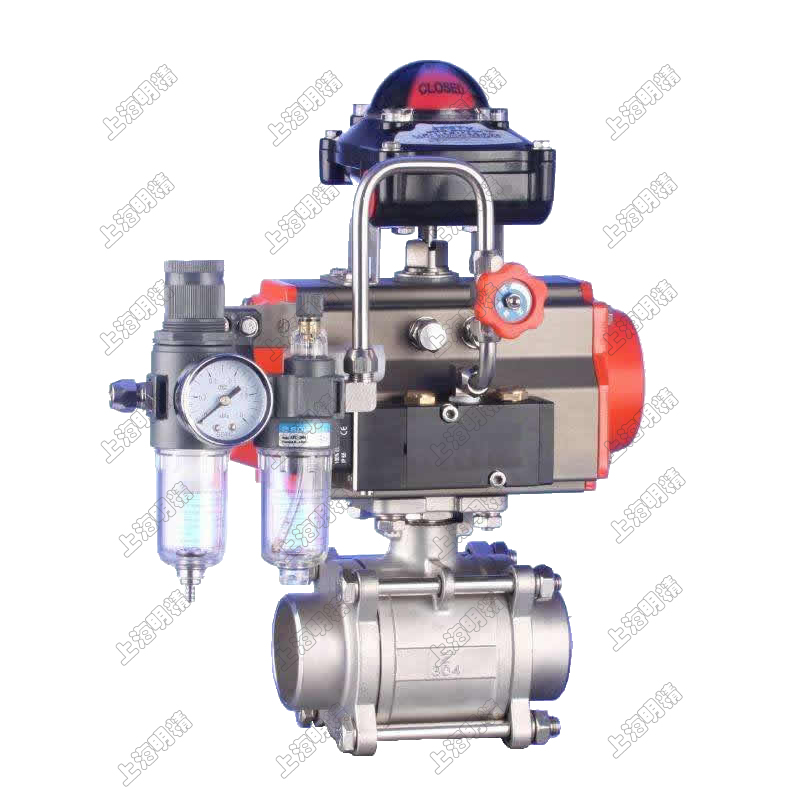

Q611F气动内螺纹球阀是由双(单)作用气动活塞式执行器和内螺纹球阀组成。其阀体可分为整体式、二片式、三片式。阀体铸造采用德国引进的先进工艺,结构合理、造型美观。配行程限位开关、电磁阀、三联件及0.4-0.7MPa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关

  • 型号:Q611F
  • 温度:-20℃~80℃;-20℃~160℃
  • 压力:PN1.6-6.4 MPa
  • 电话:021-63800050
  • 标签:内螺纹球阀 气动球阀

产品简介:

Q611F气动内螺纹球阀是由双(单)作用气动活塞式执行器和内螺纹球阀组成。其阀体可分为整体式、二片式、三片式。阀体铸造采用德国引进的先进工艺,结构合理、造型美观。配行程限位开关、电磁阀、三联件及0.4-0.7MPa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关。气动二片式内螺纹球阀阀座采用弹性密封结构,启闭轻松,密封可靠。阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲击。可设置90°开关定位机构,根据需要加锁以防止误操作。气动内螺纹球阀适用于PN1.0~4.0MPa,工作温度-29~180℃(密封圈为增强聚四氟乙烯)或-29~300℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质,选用不同的材质
工作原理

Q611F气动内螺纹球阀当气动执行器与电路和系统气源接通后,空气通过管道A或B管进入A缸(B缸)推动活塞向一端运动,从而带动旋转轴和球芯转动90°。气动执行器顶部连动可视器,当绿色标志指向“开”字时标志阀门开启。回信器信号灯绿灯亮时阀门处在开启位置,而红灯亮时阀门处在关闭位置。定位器可调节阀门管道流量。气动活塞式执行器采用低摩擦材料做成轴承套,缸体内外表面经硬质阳极氧化防腐处理,大大提高了气缸的使用寿命。台臣气动不锈钢内螺纹球阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氨盐水、中和水等多种介质,气动丝扣球阀适用于食品、饮料、医药、化工等纯净管路及工业环保、水处理、高层建筑、给排水管路作启闭或调节流量之用。

技术参数:

公称通径:DN6~100mm

公称压力:PN1.6-6.4 MPa;ANSI150-600LB

连接形式:管螺纹(G)、锥螺纹(NPT)

密封填料:V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

阀芯形式:O型球型阀芯

流量特性:快开特性

执行器型号:GT、SR、ST、AT、AW系列单双作用气动执行器

动作范围:0~90°

泄露量Q:按GB/T4213-92,小于额定KV0.01% (软密封:零泄漏)

基本误差:带定位器:小于全行程的±2%

死区:带定位器:小于全行程的2%

控制方式:开关两位控制、4-20mA模拟量控

型号编制方法

Q6S11F-16P
阀门类型动作方式操控连接方式阀门结构密封材料公称压力阀体材质
Q:球阀6:气动S:手轮1:内螺纹1:浮动球F:聚四氟乙烯16:1.6MPaC:碳钢
  无:省略2:外螺纹  PPL:对位聚苯25:2.5MPaP:不锈钢304
     H:硬密封40:4.0MPaR:不锈钢316

技术参数

GTD/ATD气动执行机构技术参数

阀 体 参 数

类 型

双作用活塞式、弹簧复位式

公称通径

DN6~100mm

气源压力

双作用:2-8bar/单作用:4-8bar

公称压力

PN1.6、2.5、4.0、6.4MPa

输出力矩

双作用:4N·M~10560N·M

阀轴材质

不锈钢



单作用:7N·M~2668N·M

阀体材质

碳钢、304/316/316L不锈钢

工作温度

常温型:-20℃~80℃(丁腈橡胶O型圈)

球体材质

304/316/316L不锈钢



高温型:-20℃~160℃(氟橡胶O型圈)

阀座密封

PTFE、PPL、金属密封

动作范围

0~90°±5°

温 度

PTFE≤180℃、PPL≤350℃、金属密封≤450℃

接口螺纹

GTD40~GTD83/ATD50~ATD88 G1/8″

结构型式

三片式、对焊式、承插焊式、二片式



GTD110~GTD350/ATD100~200 G1/4″

适用介质

水、石油、酸类、粘性流体、浆料介质等

阀位信号

定位器:4~20mA/回信器:全开全关信号

特 点

结构紧凑、体积小、流通能力大

外形尺寸

尺 寸(mm)6101520253240506580100
三片式G1/4″3/8″1/2″3/4″1″1-1/4″1-1/2″2″2 1/2″3″4″
D11.612.7152025323850647898
L6565678291108129148186206240
对焊式D18182428344149627894124
d11.612.715.82025323850647898
L6565678291108129148193222273
承插焊式D11.612.7152025323850647898
D114.117.621.827.534.743.049.061.577.090.0115.2
L6565678291108129148186206240
A9.59.59.511.112.714.315.8917.426.928.834.5
二片式D1012152025323850647898
L5656758090110120140160178216
L1104104130130140186186186254254296
H132132152156180208218226285298336
执行器型号GTD-40GTD-40GTD-52GTD-52GTD-63GTD-83GTD-83GTD-83GTD-110GTD-110GTD-12
