电动球阀

防爆自保持电动球阀

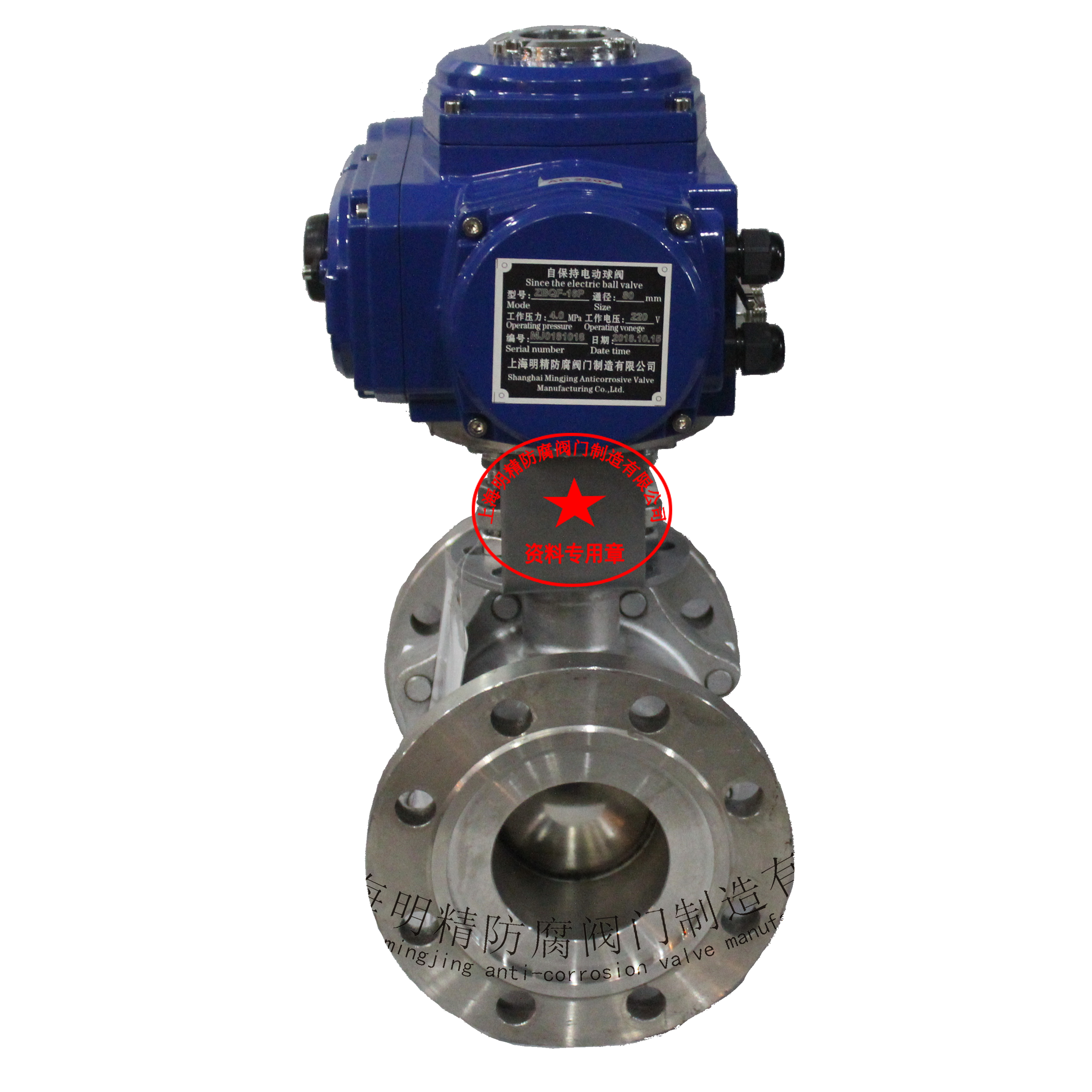

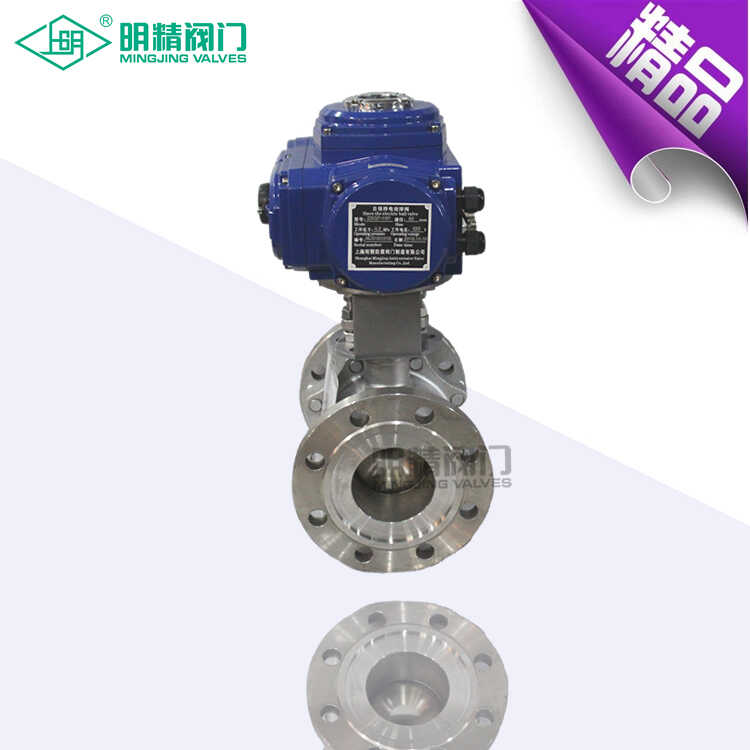

上明牌ZBF23QS-6~150型双动自保持球阀主要是由阀体和驱动机构组成,是一种二位三通自保持阀门,既可手动,又可电动。在接到开(关)阀信号后,驱动机构得电带动球阀阀芯转动,阀芯转到位后驱动机构内部自断电,阀位机械指示指向相应的阀位,阀位开关输出无源阀位信号。阀芯每转90°,阀功能切换一次

  • 型号:ZBF23QS
  • 温度:0~45℃
  • 压力:1.6MPa
  • 电话:021-51611222
  • 标签:自保持球阀 电动球阀

产品简介
上明牌ZBF23QS-6~150型双动自保持球阀主要是由阀体和驱动机构组成,是一种二位三通自保持阀门,既可手动,又可电动。在接到开(关)阀信号后,驱动机构得电带动球阀阀芯转动,阀芯转到位后驱动机构内部自断电,阀位机械指示指向相应的阀位,阀位开关输出无源阀位信号。阀芯每转90°,阀功能切换一次。

  BF22QS-6~150型双动自保持球阀适用于空气、油、水等无强腐蚀性的流体。工作时对流体的流向不作要求,对流体进、出口压力不作要求,对介质的清洁度不作严格要求,可广泛应用于电力、石化、冶金等部门,以远程控制管道介质的流通与中断.

产品特点:

ZBF23QS-系列型双动自保持球阀采用球面密封结构,无内漏,比传统结构电磁阀密封性能更好,耐压和工作压力等级更好。
球阀驱动采用进口执行机构,防护等级为IP65,可满足水电站潮湿环境要求。
对介质清洁度不作严格要求。
阀位置有现场机械显示和开关接点输出。
可在现场手动操作

技术参数:

额定压力:1.6MPa,其它压力可定做,最高压力可达6.4MPa,亦可适用于真空管道
介 质:油、水、无强腐蚀性气体
环境温度:0~45℃
介质温度:≤150℃
相对湿度:≤95%RH
电源电压:DC220V DC24V AC220V AC110V
(优先选用交流等级)
连接方式:
通径(mm) 10 15 20 25
连接螺纹 G3/8 G1/2 G3/4 G1

开关阀时间:7s、14s

型号 L H D1 D n-d
ZBF23Q-40 180 410 110 150 4-18
ZBF23Q-50 200 460 125 165 4-18
ZBF23Q-65 220 480 145 185 4-18
ZBF23Q-80 250 500 160 200 8-18
ZBF23Q-100 280 520 180 220 8-18
ZBF23Q-125 320 550 210 250 8-18
ZBF23Q-150 360 580 240 285 8-24

 外形尺寸

1.安装前请详细参阅安装及外形尺寸图
2.连接管路前应将管内清理干净,不得有铁屑、锈铁皮等杂物。
3.不可安装在有水溅到的地方。
4.接入电源时,检查电压等级是否一致,检查阀位指示是否相符。
5.出厂时产品均有卡套式管接头,要求用户选用合适的铜管或不锈钢管。


订货须知:
一、①二位三通双动自保持球阀产品名称与型号②二位三通双动自保持球阀口径③二位三通双动自保持球阀是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定明精公司的二位三通双动自保持球阀型号,请按二位三通双动自保持球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的明精阀门专家为您审核把关。
