止回阀

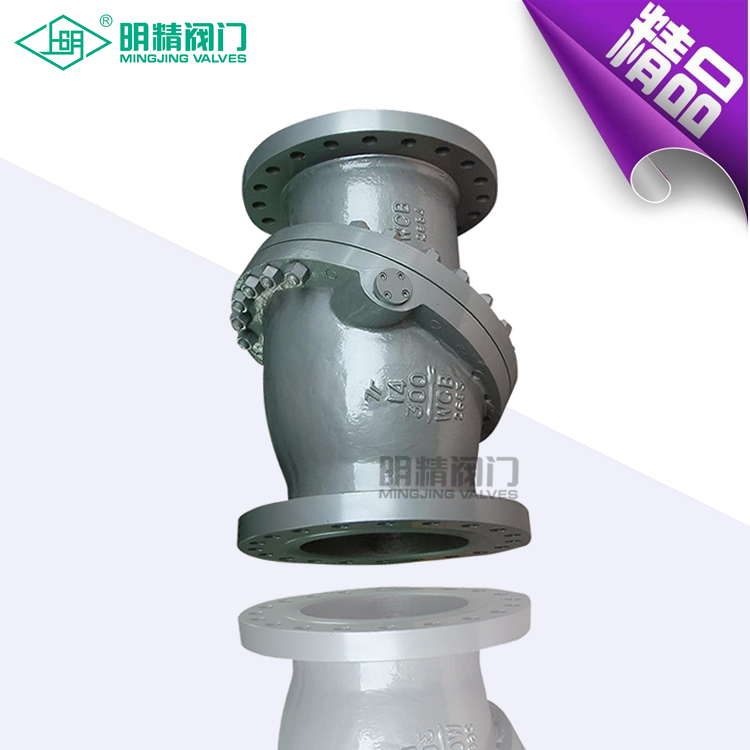

斜盘式止回阀

HQ44滑道滚球式止回阀采用橡胶包皮球为阀瓣,在介质的作用T可在阀体内的滑道上滚动从而打开或关闭阀门。流量大流阻损失小密封性能好消声关闭可减小水击波。水平或垂自安装均可。可月于冷水、热水、工业及生活污水等管网的水泵出口防止介质倒流

产品简介:

  斜盘式止回阀的阀座密封是斜圆锥体的一部分,阀座与阀瓣间形成的密封线为近似椭圆形曲线,该曲线所在平面与阀门流道中心线的夹角为60°;近似椭圆密封线的长轴中心与锥体轴线形成一个角度偏心,即阀座密封面所在圆锥体的轴线和阀体流道中心线之间形成第二个偏心夹角为15°-20°;阀瓣旋转轴的轴线相对于圆锥体的轴线形成一偏心量,且相对于密封线所在平面也处于偏心位置,形成一偏心量。当介质的压力达到其工作压力时,阀瓣就开启,当介质的压力降低后,蝶状斜盘阀瓣就自动关闭。因该阀瓣与金属阀座具有三偏心蝶阀的特征,这种结构使得阀瓣能够进行钟摆式运动。圆盘斜角形阀座和漏斗形阀瓣结合和分离期间都不会出现摩擦或滑动接触。在关闭时它能迅速地在无须借助外力的情况下,与阀座几乎无冲击。无碰撞而实现密封。同时它具有大流量小流阻的特性。

产品特点

1、止回阀的撞击现象,是由于在流体倒流之前,阀门的阀瓣没有到达关闭位置造成的。斜盘式止回阀能够迅速关闭是由于阀瓣的运行距离很短,因此能够迅速到达阀座位置,从而zui大限度减小撞击现象。

2、斜盘式止回阀适用于防止水平或垂直管路上的流体倒流。在垂直管路,或水平到垂直之间的任何倾斜角度的管路上,这些止回阀仅适用于介质流向朝上的管路。

3、斜盘式止回阀自动运作。其在流体流速压力下开启,在重力作用下关闭。阀座密封负载和紧密性与反压力相关。如果流速压力不足以将阀门支撑在敞开的、稳定的位置,则阀瓣和其他活动部件将会持续振动。为了避免出现运动部件的过早磨损、噪声或振动运行,就要根据流体状态选择止回阀的通径。


技术参数:

型号

公称压力
(MPa)

壳体试验
压力(MPa)

密封试验
压力(MPd)

阀体材料

球体材料

PXH44H-X10

1.0

1.5

1.1

铸铁

碳钢包胶

PXH44H-X16

1.6

2.4

1.76

外形尺寸

H44X-10 16外尺寸

公称通径

200

250

300

350

400

450

600

700

800

900

1000

L(mm)

550

650

750

850

950

1050

1350

1450

1650

1900

2100

H(mm)

510

570

640

715

815

825

1155

1260

1350

1660

1700

连接尺寸

法兰连接尺寸PN1.0MPa按GB4216.4-84;PNl.6MPa按GB4216.5-84标准

外形尺寸

H45X-10 16外尺寸

公称通径

200

250

300

350

400

450

500

600

700

800

900

1000

L(mm)

550

650

750

850

950

1050

1150

1350

1450

1650

1900

2100

H(mm)

510

570

640

715

815

825

980

1155

1260

1350

1660

1700

连接尺寸

法兰连接尺寸PNl 0MP0接GB421 6 4—8,4+PNl 6MP0按GB4216 5—84标准
