止回阀

氨用升降式止回阀

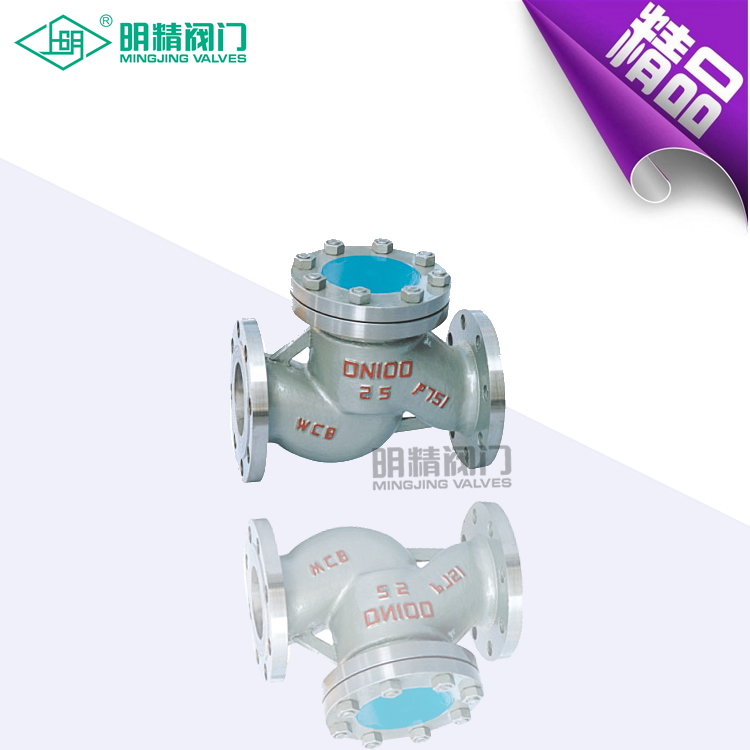

H41N氨用升降式止回阀阀瓣利用流体压差和自身的重量实现升降,适用于大部分的罐内水平管路上,自动阻止介质逆流,保护上游设备

产品简介
H41N氨用升降式止回阀阀瓣利用流体压差和自身的重量实现升降,适用于大部分的罐内水平管路上,自动阻止介质逆流,保护上游设备。
尺寸图

设计参数

设计、制造:GB/T12237-89
法兰连接:JB/T79-94、GB9113-2000
结构长度:GB12221-89
公称通径:DN15~DN200mm
公称压力:PN1.6、2.5、4.0MP。

性能参数

公称压力

壳体试验

密封试验

适用介质

适宜温度

2.5

3.75

2.75

氨气、天然气等

-40~+80℃

4.0

6.0

4.4

零件材料

阀体、盖板

阀瓣

密封面

WCB

碳钢

不锈钢和尼龙

外形尺寸

公称通 DN(mm)

H41N-25型主要尺寸(mm)

重量

L

D

D1

D2

b

f

Z-фd

H

D3

(kg)

15

130

95

65

45

16

2

4-14

100

-

5

20

150

105

75

55

16

2

4-14

105

-

7

25

160

115

85

65

16

2

4-14

115

100

9

32

190

135

100

78

18

2

4-18

120

120

10

40

200

145

110

85

18

3

4-18

140

135

15

50

230

160

125

100

20

3

4-18

150

150

20

65

290

180

145

120

22

3

8-18

160

175

25

80

310

195

160

135

22

3

8-18

175

200

32

100

350

230

190

160

24

3

8-23

200

230

57

125

400

270

220

188

28

3

8-25

230

273

-

150

480

300

250

218

30

3

8-25

265

330

-

200

600

360

310

278

34

3

12-25

300

365

-

注:不锈钢止回阀尚有生产,H41W-16/25/40P、H41H -16/25/40、DN15~200尺寸同上表。
