止回阀

节能消声止回阀

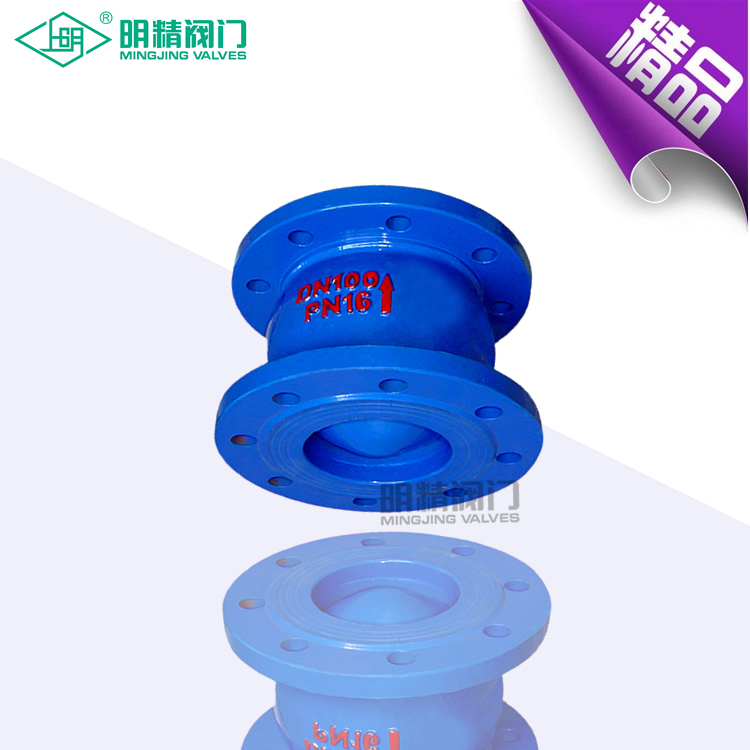

上明牌H44X系列橡胶瓣止回阀,橡胶瓣止回阀,止回阀橡胶瓣止回阀主要由阀体、阎盖及橡胶瓣三种主要零件组成。其中橡胶瓣由钢板、钢捧及强化尼龙布做衬底。外层披翟橡胶制成阀瓣开关寿命可选l00万次。

产品简介:
上明牌H44X(SFCV)系列橡胶瓣止回阀,橡胶瓣止回阀,止回阀橡胶瓣止回阀主要由阀体、阎盖及橡胶瓣三种主要零件组成。其中橡胶瓣由钢板、钢捧及强化尼龙布做衬底。外层披翟橡胶制成阀瓣开关寿命可选l00万次。该阀采用全流面积式设计,具有水头损先小,不易堆积杂物维修简便等特性。该阀主要适用于给排水系统可安装于水泵出水口处以防止倒流及水锤对泵损害。该阀还可安装在蓄水池进出水管的旁通管上以防止池水倒流至给水系统中。

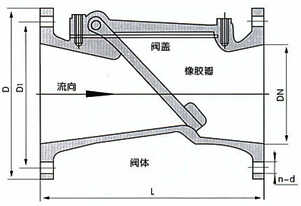

尺寸图

零件材料

零件名称

阀体

阀盖

阀瓣

材料

铸铁

铸铁

钢材+强化尼龙布

主要规格

型号

公称压力PN(MPa)

密封试验压力(MPa)

H44X-10

1.0

1.1

H44X-16

1.6

1.76

型号

壳体试验压力(MPa)

最高工作压力(MPa)

介质保温

H44X-10

1.5

1.0

0-80℃

H44X-16

2.4

1.6

外形尺寸(法兰连接尺寸按GB4216的规定):

型号

DN

L

D

D1

dn

n

H44X-10 16

50

203

165

125

17.5

4

65

216

185

145

17.5

4

80

241

200

160

17.5

8

100

292

220

180

17.5

8

150

356

285

240

22

8

200

495

240

295

22

8

250

622

395

350

22

12

300

698

445

400

22

12

350

787

505

460

22

16

400

914

565

515

22

16

450

978

615

565

26

20

500

978

670

620

26

20

600

1295

780

725

30

20
