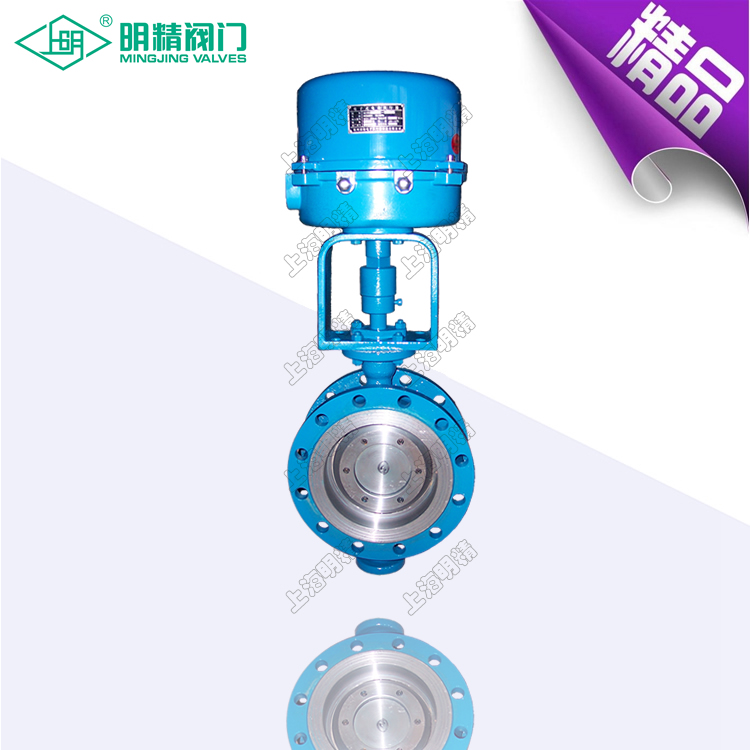

D943H电动硬密封蝶阀​适用于介质为水、海水的管路的 泵出口位置,作为闭路阀兼有止回阀的特性,用以避免和减少管路系统中介质的倒流和水锤冲击,保护管路.对于电厂、水厂等工作电源十分可靠的场合尤其适用。

  • 型号:D943H
  • 温度:碳钢:-29℃~425℃ 不锈钢:-40℃~650℃
  • 压力:0.66~3.75Mpa
  • 电话:021-51611222
  • 标签: 硬密封蝶阀 电动蝶阀

产品概述:

D943H电动硬密封蝶阀适用于介质为水、海水的管路的 泵出口位置,作为闭路阀兼有止回阀的特性,用以避免和减少管路系统中介质的倒流和水锤冲击,保护管路.对于电厂、水厂等工作电源十分可靠的场合尤其适用。由于该电动蝶阀采用的是三维偏心原理设计,使密封面的空间运动轨迹达到理想化,密封面相互之间无磨擦、无干涉、加之密封材料选择得当,从而使蝶阀的密封性、耐腐蚀性、耐 高温性和耐 磨性等得到了可靠的保证。

产品特点:
1、本阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。
2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。
3、碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长.
4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。
5、本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。
6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。

工作原理

1. 电动启闭,具有任意调整、止回和截止功能。操作方便,安全可靠。

2. 本阀可连续实现慢开、快开或快关、慢关的动作,并有效的防止了泵出口介质倒流和水锤的产生。

3. 节能驱动,与普通蝶阀同样的驱动电机即可实现快关段高速小转矩和慢关低段大转矩的功能。

4. 安装在泵出口时,本蝶阀同时具有止回啊和闸阀的共同功能,因此可以一阀代两阀,节约安装空间,节省管网造价。

5. 流阻小。本阀全开时流阻系数不超过0.3,因此可以节约能源,降低管路的运行费用。

6. 当发生事故或停电时,可以通过手动操作控制蝶阀启闭。

执行机构

1.电源:电机为三相交流,380V(特殊订货660V、440V或220V),50Hz(特殊订货60Hz);控制线电压220V/50Hz(特殊订货60Hz);远程控制电压24VDC。

2.工作环境:

3.环境温度:-20—+60℃(特殊订货-60—+80℃)

4.相对温度:≤90%(25℃时)

5.普通型和户外型用于无易燃/易爆和无腐蚀性介质的场所;防爆型产品有dⅠ和dⅡBT4两种,dⅠ适用于煤矿非采掘工作面;dⅡBT4用于工厂,适用于环境为ⅡA、ⅡB级T1-T4组的爆炸性 气体混合物。(详见GB3836.1)

6 防护等级:户外型和防爆型为IP55(可订制IP67)。

7. 工作制:为短时10分钟(可订制30分钟)。

技术参数:

公称通经DN(mm)

50~2000

公称药理PN(MPa)

0.6

1.0

1.6

2.5

密封试验(MPa)

0.66

1.1

1.76

2.75

强度试验(MPa)

0.9

1.5

2.4

3.75

适用温度

碳钢:-29℃~425℃ 不锈钢:-40℃~650℃

适用介质

水、空气、天然气、油品及弱腐蚀性流体

泄漏率

符合GB/T13927-92标准

驱动方式

蜗轮传动、电动、气动、液动

零部件材料

零件名称

材料

阀体

WCB、合金钢、不锈钢、QT450-10

蝶板

WCB、合金钢、不锈钢、QT450-10

阀轴

2Cr13不锈钢、合金钢

密封圈

不锈钢圈

填料

柔性石墨

采用标准

制造标准

JB/T 8527-97

法兰标准

GB9113-2000

结构长度标准

GB12221-89

检验标准

GB/T 13927-92

连接尺寸:

公称通经(DN)

主要尺寸

对夹式尺寸和螺栓规格

1.0MPa

1.6MPa

2.5MPa

L

H

H1

D1

4-Ф-M

D1

4-Ф-M

D1

4-Ф-M

50

43

530

112

125

Ф18

125

Ф18

125

Ф18

65

46

530

115

145

Ф18

145

Ф18

145

Ф18

80

49

565

120

160

Ф18

160

Ф18

160

Ф18

100

56

600

138

180

Ф18

180

Ф18

190

Ф23

125

64

640

164

210

Ф18

210

Ф18

220

Ф27

150

70

705

175

240

Ф23

240

Ф23

250

Ф27

200

71

775

208

295

M20

295

M20

310

M24

250

76

945

243

350

M20

355

M24

370

M27

300

83

1070

283

400

M20

410

M24

430

M27

350

92

1140

310

460

M20

470

M24

490

M30

400

102

1210

340

515

M24

525

M27

550

M33

450

114

1335

380

565

M24

585

M27

600

M33

500

127

1415

410

620

M24

650

M30

660

M33

600

154

1605

470

725

M27

770

M33

770

M36

700

165

1844

550

840

M27

840

M33

875

M39

800

190

2040

640

950

M30

950

M36

990

M45

900

203

2255

710

1050

M30

1050

M36

1090

M45

1000

216

2380

770

1160

M33

1170

M39

1210

M52

1200

254

2640

890

1380

M36

1390

M45

1420

M52
