止回阀

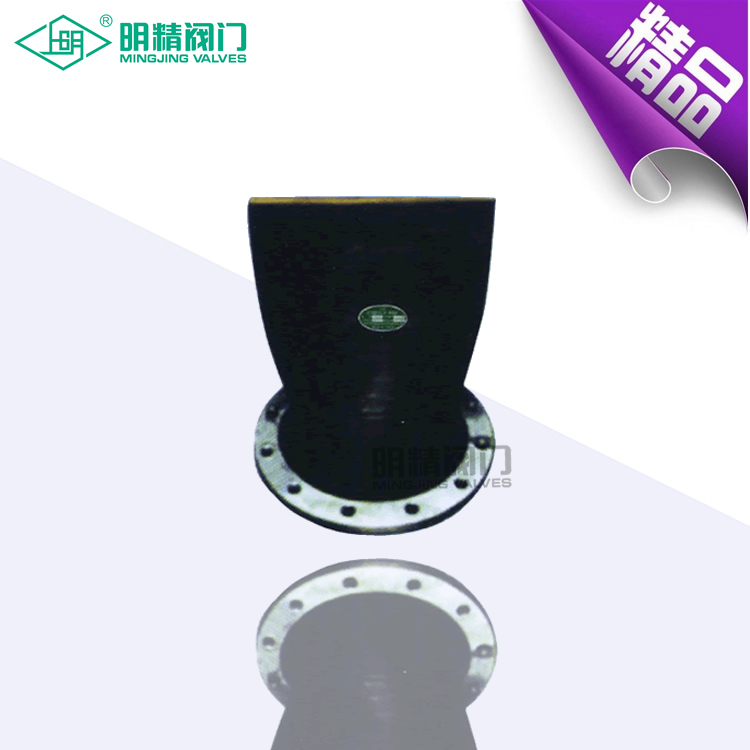

鸭嘴形柔性止回阀

上明牌XL-T(F·S)型橡胶排污止回阀致力不断完善(鸭嘴形柔性止回阀)排污橡胶止回阀,而使该阀门的强度、韧性、密封性大大提高,该阀门没有任何活动组件,免任何维修。该阀门可以给直管、法兰管、水泥管、玻璃钢管配套,该阀门广泛用于海岸、沙滩、码头、水库、市政排洪、排污,可谓是环保绿色阀门,该阀门取代拍门止回阀,彻底解决拍门易被泥沙、淤泥、石块、植被、海洋生物阻塞的问题

  • 型号:H41X-16
  • 电话:021-51611222
  • 标签: 止回阀

产品概述

    上明牌H41X-16型鸭嘴形柔性止回阀致力不断完善(鸭嘴形柔性止回阀)排污橡胶止回阀,而使该阀门的强度、韧性、密封性大大提高,该阀门没有任何活动组件,免任何维修。该阀门可以给直管、法兰管、水泥管、玻璃钢管配套,该阀门广泛用于海岸、沙滩、码头、水库、市政排洪、排污,可谓是环保绿色阀门,该阀门取代拍门止回阀,彻底解决拍门易被泥沙、淤泥、石块、植被、海洋生物阻塞的问题。
产品优点:
工作性强,可提供高效,宁静且强有力的工作,无需外加任何能源装置,减少运行成本。
适用于一般工况及磨损或腐蚀介质的特种工况,如污水、污泥、泥浆等,独特的设计特点允许固体颗粒物须畅地通过阀门,甚至可以利用身的柔性将固体颗粒包裹住以保证密封。
防倒灌倒流效果好,利用橡胶本身的弹性及反向背压的作用,密封可靠,特别是新型弯曲形阀嘴,进一步增加密封性,减少渗漏量或无渗漏。
工作时通过内外压力差来自然地实现开启与闭合,是污蔑水,排放系统及管网系统的绝佳之选。
    上明牌H41X-16橡胶排污止回阀采用全橡胶材质,结构简单无腐蚀现象,无任何机械部件,不会引起淤积或杂质卡住等现象,降低维护成本。
H41X-16橡胶排污止回阀采用优质弹性橡胶材料,内量加强纤维的全橡胶结构的阀门产品,它根据受力分析和受力计算,针对不同工况,采用不同的设计机理,选用不同的橡胶配方,并按特殊工艺制作而成,其阀体本身特别柔韧,保证抗压的同时,确保水力损失小,达到排放性与抗压性的完美统一。
H41X-16橡胶排污止回阀在水泵测试中进行水力测试,并可为用户提供精确的测试报告和性能曲线图。
H41X-16橡胶排污止回阀有套接式XL-T,法兰式XL-F,内置式XL-X等各种型号来供用选择,并根据用户提出的需求专门设计制作。
    上明牌H41X-16橡胶排污止回阀材质配方不同,海水,河水,江水,雨水,污水,化工废水等水体介质不同,防腐,耐老化程度不同,收材质不同。弹性橡胶材质及加强纤维采用进口原材料,从源头上保证了产品的质量,满足了客户各种需要。
各部分邵氏硬度不同,使用工况和安装要求不同,橡胶本身的硬软程度不一样,可用邵氏硬度表示,其中安装部分大,承压部分次之,鸭嘴部分软。
整体的刚性不同,根据正向排流的开启阻力和反向止逆的承受背压不同,设计的刚性不同。
内部结构不同,使用工况对出水喷流扩散不同,阀口随压力张开截面不同,内部结构设计时,两背面夹角不同,各部分组合尺寸不同。
H41X-16橡胶排污止回阀的正向开启压力应小于0.008Mpa,相当于8cm高水柱,并可在静态下开启,反向密封压力为0Mpa。
H41X-16橡胶排污止回阀弹性橡胶材料有多种以适用不同介质,纯天然橡胶具有良好的弹性,气密性强,大的伸长率,具有很大的拉伸强度,良好的加工工艺性能。适用于研磨性颗粒,弱性化学液体,温度华氏190度以内,氯丁橡胶具有优良的耐老化性能,优异的耐燃性能及优良的耐油,耐溶剂性能,适用于油脂,中强度化学物品,臭氧,脂肪及碳氟化合物,温度可达250℃。丁晴橡胶适用于各种碳氟化合物等中强度化学物,温度为200℃以下。氟橡胶适用于臭氧,油脂,化学溶剂,卤性碳氧化合物及氧氟。温度达400℃。
XL橡胶缓闭逆止阀可以防止洪水倒灌流入下水道和地下室,避免重大损失。XL橡胶缓闭逆止阀可以防止水位上涨时,洪水倒灌流入城市地表,污水处理厂排和涝泵站。

使用范围

1、适用于污水系统
防止洪水及污水倒灌流入下水道和地下室,避免重大损失。
2、适用于排放系统
可以防止水位上涨时,洪水倒灌流入城市地表,污水处理厂排涝泵站。
3、适用于堤坝排放
岩滩排放时,困扰拍门的问题是:石头垃圾的堵塞使拍门不能关闭或无法开启,在这些地区使用上明牌XL—T(F·S)型橡胶排污止回阀将会解决这个问题。
4、适用于机场,高速公路排水
用于机场,高速公路大面积排水,有效防止倒流。
5、适用于污水池排放
可以防止污水从预埋池的一水段流入另一水段。在未经处理的污水中,该阀的正常运作不会受如塑料、树枝或丝织品等的影响。
6、气味阴隔
可阻止污水或有味流体的气味扩散,并可以随时排水。
7、适用于下水道排放
在多雨季节,防止从城市内河下水道灌到城市街道。
8、曝气系统
是市政,工厂曝气系统的理想选择。
9、适用于泵站系统
用于大型排水泵站,以防止水泵停机后倒流。全橡胶结构的XL—T(F·S)型橡胶排污止回阀可以防止海水的腐蚀,水头损失小。

性能参数

公称通径(DN)

管子外径(DW)

型号(XL-T)

长度(L)

高度(H)

套入深度(C)

Dw

Do

100

108

108

XL100-100-F

158

100

40

114

114

150

159

159

XL150-140-F

270

200

50

168

168

200

219

219

XL200-255-F

320

255

50

250

273

273

XL250-260-F

360

265

75

300

325

325

XL300-325-F

450

325

115

350

377

377

XL350-425-F

560

425

115

400

426

426

XL400-525-F

650

525

135

450

480

480

XL450-625-F

750

625

150

500

530

530

XL500-725-F

850

725

200

600

630

630

XL600-825-F

950

825

200

700

720

720

XL700-925-F

1060

925

200

800

820

820

XL800-985-F

1200

1080

250

900

920

920

XL900-1025-F

1260

1250

250

1000

1020

1020

XL1000-1125-F

1450

1400

250

1200

1220

1220

XL1200-15250-F

1620

1550

250

1400

1420

1428

XL1400-1625-F

1720

1725

300

1600

1620

1628

XL1600-1950-F

2010

1950

350

1800

1820

1828

XL1800-2320-F

2280

2320

400

2000

2020

2030

XL2000-2650-F

2600

2650

450
