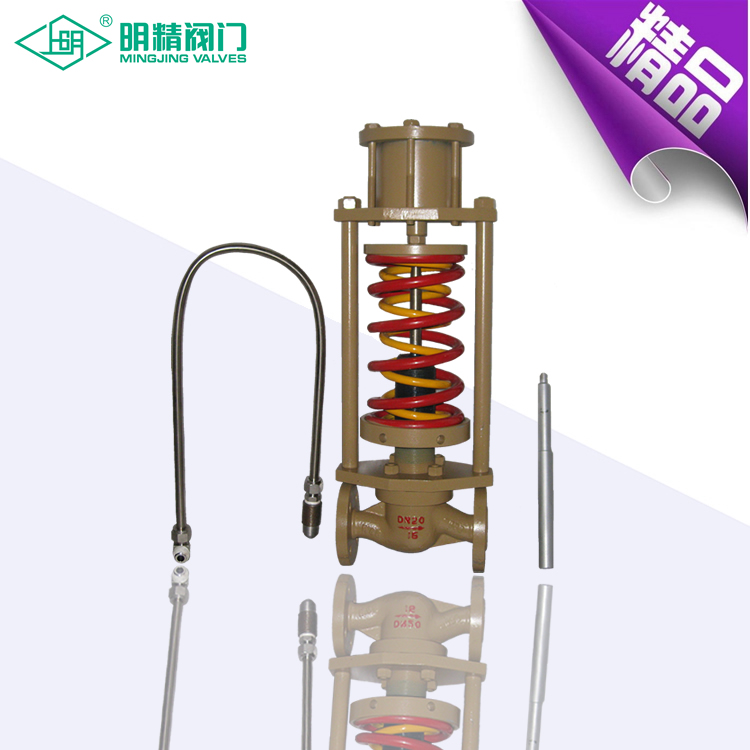

产品概述：
ZZWP型自力式温度调节阀无需外加能源，利用被调介质自身能量实现温度自动调节的执行器产品，公称压力PN16、40、64；温度调节范围从0~270°C；温度控制器连接头为G1″外螺纹；法兰标准：PN16、40按GB9113—88；PN64按JB79.2—94 ， PN16为凸面法兰； PN40、65为凹面法兰，阀体为凹面。结构长度按GB12221—89标准。
主要零件：
零件 阀体 WCB（ZG230-450） ZG1Cr18Ni9Ti（304） ZG1Cr18Ni12Mo2Ti（316）
阀芯、阀座 1Cr18Ni9Ti（304） 1Cr18Ni9Ti（304） 1Cr18Ni12Mo2Ti（316）
阀杆 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
膜片 丁睛橡胶、乙丙橡胶、氯丁胶、耐油橡胶
膜盖 A3、A4钢涂四氟乙烯 填料 聚四氟乙烯、柔性石墨 弹簧 60Si2Mn 导向套 HPb59-1
零件材料：
阀体 | ZG230—45 | ZG1Cr18Ni9Ti |
阀座 | ZG1Cr18Ni12Mo2Ti | Cr18Ni12Mo2Ti |
阀芯 | 1Cr18Ni9Ti | Cr18Ni12Mo2Ti |
波纹管套 | 1Cr18Ni9Ti | Cr18Ni12Mo2Ti |
平衡波纹管 | 1Cr18Ni9Ti | |
温包 | H62 | 1Cr18Ni9Ti |
毛细管 | H62 | 1Cr18Ni9Ti |
接头 | 35 | 1Cr18Ni9Ti |
技术参数：
公称通径DN (mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | |
公称压力PN(Mpa) | 1.6 4.0 | |||||||||||||
额定流量系数（KV） | 单座 | 5 | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | 1100 |
双座 | 12 | 22 | 33 | 53 | 53 | 132 | 209 | 330 | 528 | 836 | 1210 | |||
套筒 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | 1100 | |||
额定行程(mm) | 6 | 8 | 10 | 14 | 20 | 35 | ||||||||
允许最大压差(Mpa) | 1.6 | 1.5 | 0.5 | |||||||||||
温度调节范围(°C) | 0~70、50~120、100~170、150~220、200~270 | |||||||||||||
调节精度（%） | ±5 | |||||||||||||
允许超载值（°C） | 分别为上述温度调节范围上限加50 | |||||||||||||
使用环境温度（°C） | -40~+80 | |||||||||||||
安装接头（M） | G1” | |||||||||||||
毛细管长度（M） | 3、5 | |||||||||||||
允许泄漏量 | 硬密封（1/h） | 双座、套筒：5×10-3×阀额定容量（II级）单座：10-4×阀额定容量（IV） | ||||||||||||
软密封（m1/min） | 0.15 | 0.15 | 0.15 | 0.30 | 0.30 | 0.45 | 0.60 | 0.90 | 1.70 | 4.0 | 4.0 | 6.75 | 11.10 | |
外形尺寸：
公称通径(mm） | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
法兰端面距离(L) | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | |
总高度(H) | 500 | 540 | 580 | 640 | 700 | 750 | 820 | 950 | 1100 | 1280 | |||
温包插入深度(T) | 235 430 | 430 630 | 1000 | ||||||||||
温包外露高度(h) | 350 | ||||||||||||
温包直径(d) | 25(护套直径Φ28) | ||||||||||||
重量(kg) | 8 | 10 | 13 | 15 | 18 | 30 | 35 | 60 | 75 | 85 | 110 | 150 | |
