气动球阀

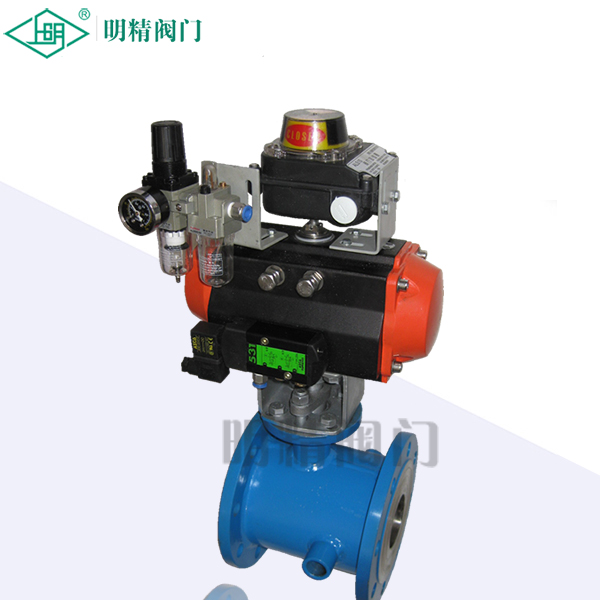

精小型气动保温O型切断球阀

精小型气动保温O型切断球阀是由阿斯塔气动活塞式执行机构和夹层整体铸造阀体组成。阀芯为全球圆柱通孔球体。 该气动球阀​座设计成具有像弹簧一样的回弹作用而形成双挠性阀座,确保了球体密封的可靠性。

  • 型号:QJ(D/S)RB
  • 温度:≤350℃
  • 压力:1.6、2.5MPa
  • 电话:021-63800050
  • 标签:气动球阀 切断球阀

产品简介

QJ(D/S)RB精小型气动保温O型切断球阀是由阿斯塔气动活塞式执行机构和夹层整体铸造阀体组成。阀芯为全球圆柱通孔球体。 该气动球阀座设计成具有像弹簧一样的回弹作用而形成双挠性阀座,确保了球体密封的可靠性。同时介质压力与上游端挠性结构的回弹力又增加了下游端阀座的密封。挠性结构又自动补偿阀座的磨损及温度和压力变化,提高了使用寿命。 该产品具有易拆装维修、外形整洁、体积小巧、保温效果好等优点。能广泛应用于易结晶及粘稠的流体,并能满足各种需要保温介质的场合。如含蜡质、沥青较多的石油等被控介质,防止介质的结晶,确保自控系统高效运转。

技术参数

公称通径mm

15

20

25

32

40

50

65

80

100

125

150

200

额定流量系数Kv

21

38

72

112

170

275

380

512

941

1450

2220

3590

公称压力Mpa

1.6、2.5

固有流量特性

快开特性

保持介质温度℃

≤350

额定行程Rated travel

90°

气源压力

0.4~0.6

阀体材质Body material

ZG230~450、 ZG1Cr18Ni9Ti、 ZG1Cr18Ni12Mo2Ti

阀座材质

合金钢

填料材质

膨胀石墨

执行机构接

1/8 ″G NAMUR1/4″

保温介质接口

2G ½″

连接形

PF型:PN1.6按JB/T 79.1 、PN4.0 、6.4按JB/T 79.2或对夹式

允许压差

≤公称压力(mpa)

泄露等级

符合ANSIB16.104VI级

执行机构转扭及动作时间

执行机构型号AGT

63×90

75×90

83×90

92×90

110×90

118×90
