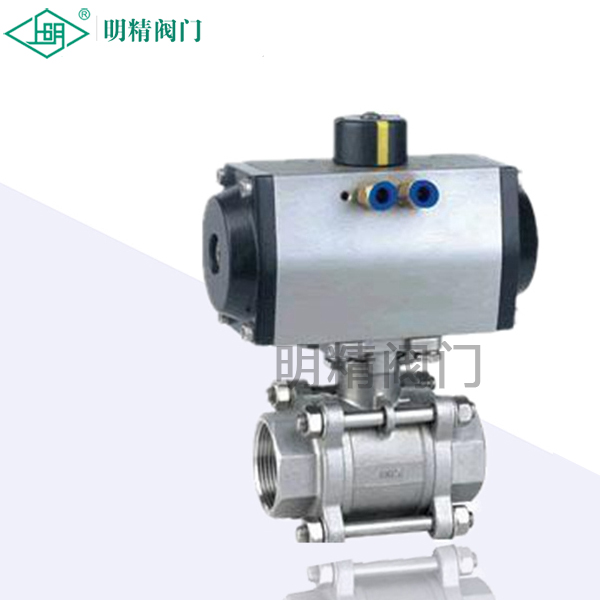

精小型气动螺纹O型切断球阀

QJ(D/S)RN型精小型气动螺纹O型切断球阀​是一种转角为90°的旋转类控制阀。它由气动活塞式执行机构和O型球阀组成,阀芯采用圆柱形通孔球体。该产品以压缩空气为动力源,接受集散控制系统(DCS),可编程控制器(PLC)等开关信号,通过电磁阀可实现对阀门快速位式控制。

  • 型号:QJ(D/S)RN型
  • 温度:-40~+80℃、-40~+350℃
  • 压力:1.6MPa
  • 电话:021-63800050
  • 标签:精小型球阀 螺纹球阀 气动螺球阀

产品简介

QJ(D/S)RN型精小型气动螺纹O型切断球阀是一种转角为90°的旋转类控制阀。它由气动活塞式执行机构和O型球阀组成,阀芯采用圆柱形通孔球体。该产品以压缩空气为动力源,接受集散控制系统(DCS),可编程控制器(PLC)等开关信号,通过电磁阀可实现对阀门快速位式控制。

该产品采用直通型铸造阀体,球面经特殊工艺加工和硬化处理,使其表面光滑耐磨,具有寿命长、结构紧凑、动作可靠、流通能力大、流阻系数小、安装方便及良好的切断性能等特点。产品广泛应用于造纸、石化、冶金、航天、食品、医药、水处理等行业,特别适用于高黏度和含有纤维介质的工艺控制。气动活塞式执行机构可分为单作用和双作用两种。双作用使用在失电或失气时,阀门处于失电或失气时的位置,以确保继续生产。单作用在失电或失气时,阀门处于原始ji限位置(全开或全闭),以确保生产过程处于安全位置。

技术参数

公称通径m

8

10

15

20

25

32

40

50

公称压力MPa

1.6

额定行程

90°

固有流量特性

快开特性

阀体材质

ZG230~450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti

阀座材质

PTFE/PPL;

阀芯材质

ZG230~450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti

介质温度℃

-40~+80、-40~+350

气源压力

0.4~0.6

电磁阀

电源

220V AC、24V DC

防爆等级

普通型、防爆型dIIBT4(dIICT4)
、本安型 Common type, explosion-proof dIIBT4 (dIICT4),intrinsically safe

连接形式 Connection form

内螺纹G1/4”

3/8”

1/2”

3/4”

1”

1 1/4”

1 1/2”

2”
