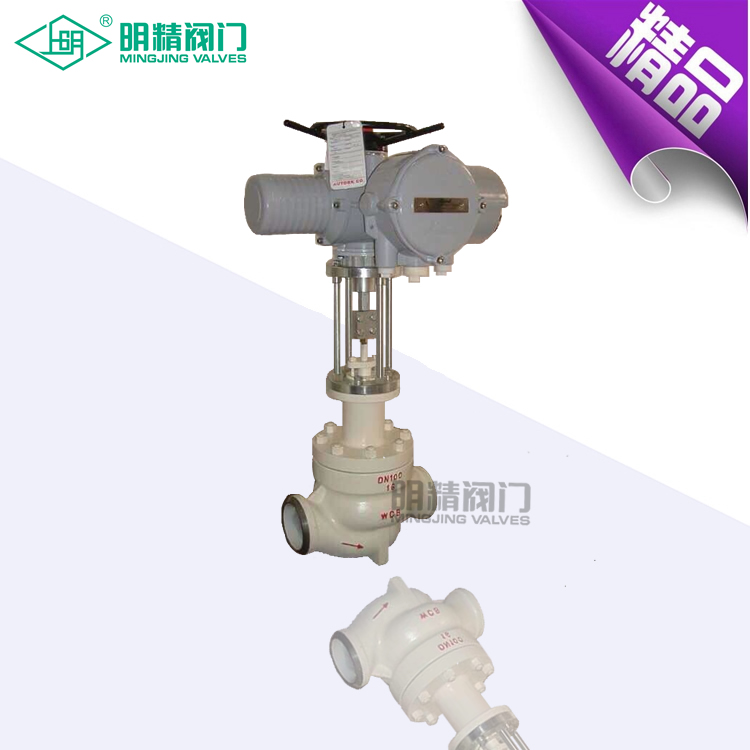

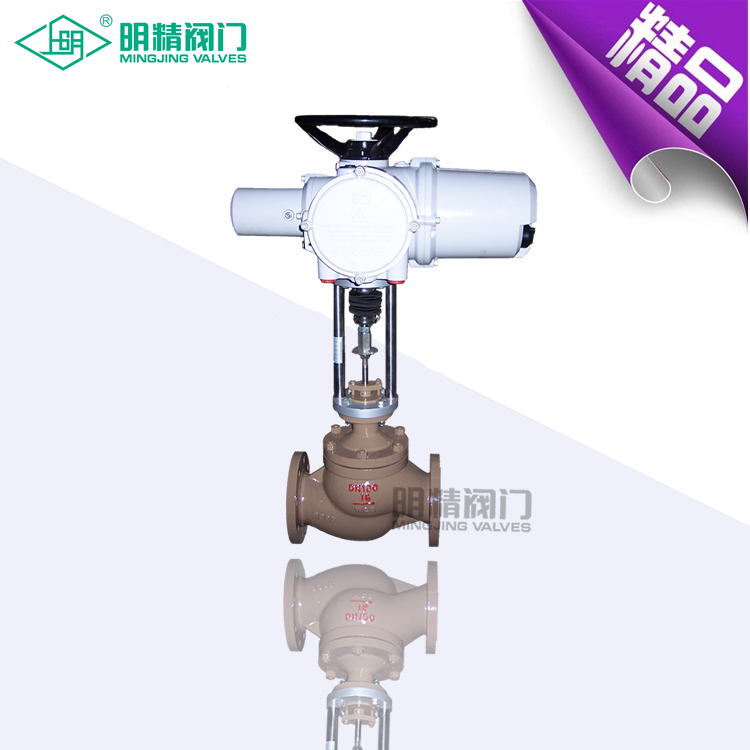

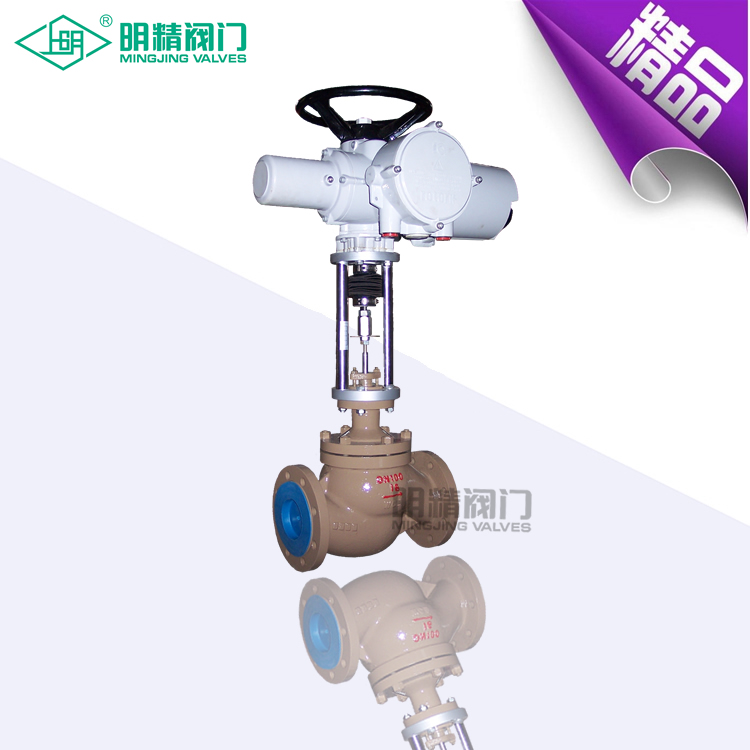

罗托克电动调节阀

罗托克电动调节阀自动化控制系统中仪表的执行单元,以AC220V电源电压作动力,接受来自DCS、PLC系统或调节仪表、操作器等输入的(4-20mA、0-10mA或1-5VDC)电流信号或电压信号,即可控制运转,采用机电一体化结构

产品概述

    罗托克电动调节阀自动化控制系统中仪表的执行单元,以AC220V电源电压作动力,接受来自DCS、PLC系统或调节仪表、操作器等输入的(4-20mA、0-10mA或1-5VDC)电流信号或电压信号,即可控制运转,采用机电一体化结构,具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能,功能强、性能可靠、连线简单、调节精度高,以直行程输出的推力改变阀门开度位移,达到对流体介质的工艺参数精确调节控制。

功能特点

1、液晶显示;液晶屏幕数字实时显示阀门的开关位置;显示报警信息。

2、控制方式:现场旋钮控制阀门位置、远程4-20mA电流信号控制阀门位置

3、免开罩调试:通过操作设定器和旋钮完成技术参数的设置、设置过程中不需要拆开电气罩,避免了环境的灰尘,潮气等有害物质进入执行机构内部对电气元件的侵害。

4、高智能化;人机对话功能,随时对执行机构进行监控。

5、可靠的防护性:经过加工中心等精密设备的加工,执行机构的零部件通过精准的装配。合金外壳表面涂层为聚酯粉末,防护等级为IP68,可适应各种腐蚀性工作环境。防爆型电动执行机构防爆等级为ExdIICT4,适合IIA、IIB、IIC级爆炸混合物的1、2区场所等危险工作环境。

6、低噪音:使用加工中心螺纹磨等精密设备加工的零配件,使得执行机构的工作噪音仅为50分贝。

7、自馈性:防止阀门的反转

8、离合器:独特的手动、电动切换手柄。扳动手柄可轻松的切换到手动进行手轮操作,当进行电动操作时,离合器可以自动的切合到电动档进行电动工作。

9、手轮:当意外断电等紧急情况下,可以进行手动操作控制阀门工作。

10、电机:使用单相或三相全封闭鼠笼式感应电机,启动力矩大,转动惯量小。

11、接线盒:采用接头盒插座方式,外接线接到插头上,只要拔下插头就能拆下执行机构,这样就避免了维护过程中重新接线而发生的错误。

12、绝对编码器:可选配绝对编码器,该编码器测量精度高,使用寿命长。

13、限位开关:安装在输出轴上的可调撞块可以精确地触动限位开关,手动操作时行程不收限位开关影响。

14、力矩开关:调整可调撞块可以精确地调整执行机构的输出扭矩,当输出转矩达到额定转矩时,可调撞块触动限位开关,电动执行机构停止工作。

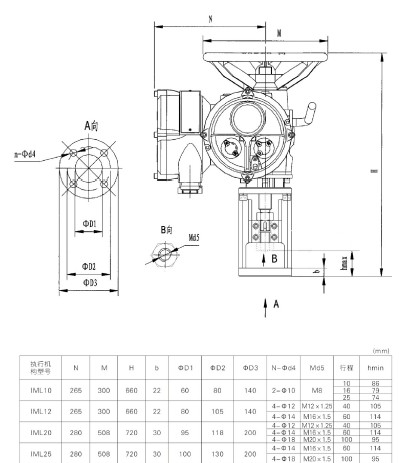

连接尺寸



技术参数

公称通径DN(mm)

(阀座直径dn)

20

20

20

20

25

32

40

50

65

80

100

125

150

200

250

300

额定流量系数KV

直线

10

12

15

20

等百分比

1.8

2.8

4.4

6.9

11

17.6

27.5

44

69

110

176

275

440

690

1100

1760

额定行程L(mm)

1.6

2.5

4

6.3

10

16

25

40

63

100

160

250

400

630

1000

1600

公称压力PN(MPa)

1.6、4.0、6.4

固有流量特性

直线、等百分比

固有可调比R

50:1

允许泄漏量特性

单座

硬密封:Ⅳ级、软密封:Ⅵ

套筒

硬密封:Ⅳ级、软密封:Ⅵ

工作温度(℃)

-20~220、-40~250、-40~450、160~450

信号范围(mA.DC)

0~10mA 、4~20mA

电源电压

220V、50Hz

作用方式

电开式、电关式
