电动防爆调节阀

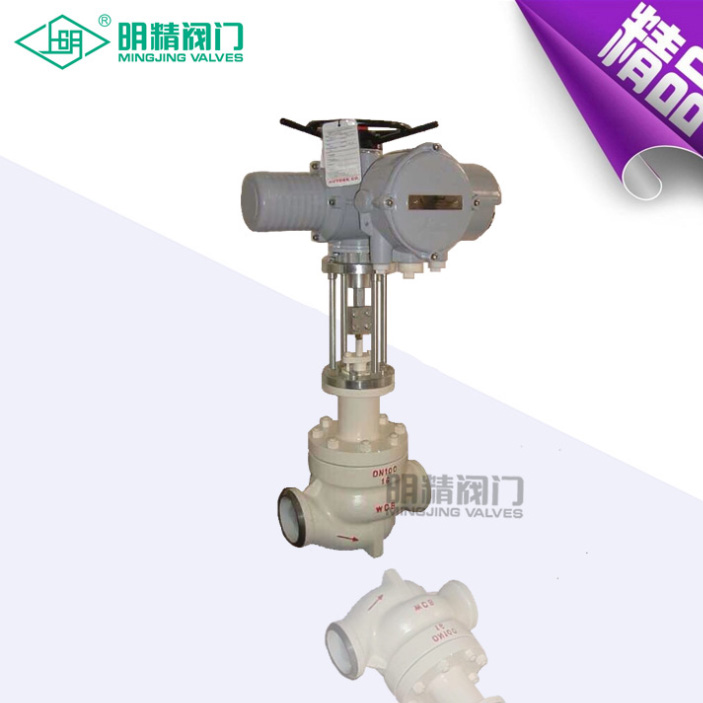

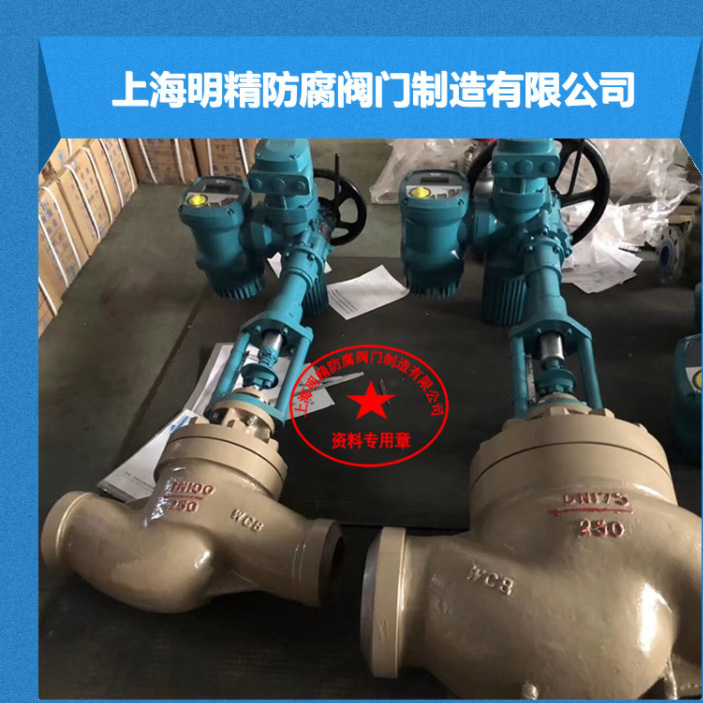

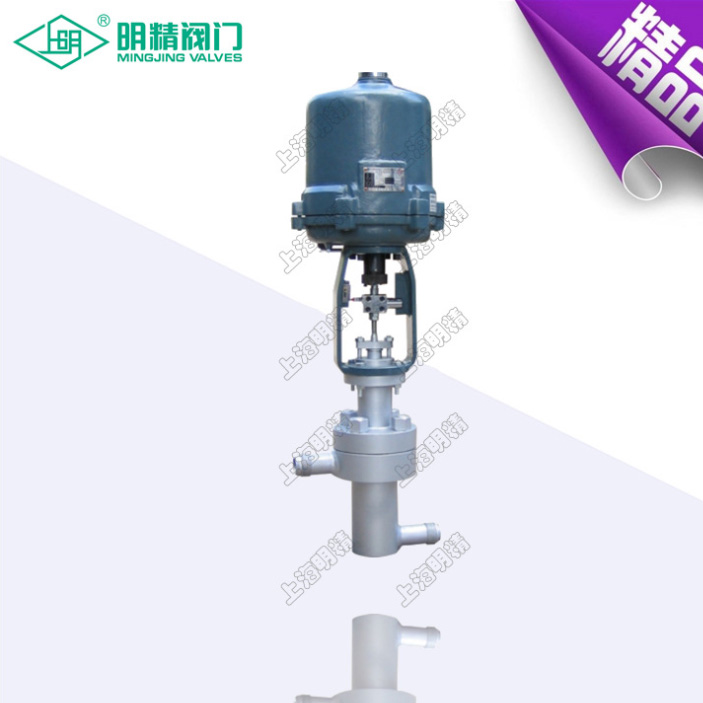

T961Y防爆智能电动调节阀​主要用于减温减压装置,调节减温水量,同时也广泛用于各种锅炉给水管道,供调节流量之用。在调节阀前后压差为某一定值时,通过改变介质流过调节阀的流通面积,从而改变流量。

产品简介

T961Y防爆智能电动调节阀主要用于减温减压装置,调节减温水量,同时也广泛用于各种锅炉给水管道,供调节流量之用。在调节阀前后压差为某一定值时,通过改变介质流过调节阀的流通面积,从而改变流量。流通面积的变化是通过执行机构操作阀杆,使阀瓣和阀座(或套筒)产生相对行程(或相对转角)来形成

产品特点

1. 等百分比特性(对数)

等百分比特性的相对行程和相对流量不成直线关系,在行程的每一点上单位行程变化所引起的流量的变化与此点的流量成正比,流量变化的百分比是相等的。所以它的优点是流量小时,流量变化小,流量大时,流量变化大,也就是在不同开度上,具有相同的调节精度。

2. 线性特性(线性)

线性特性的相对行程和相对流量成直线关系。单位行程的变化所引起的流量变化是不变的。流量大时,流量相对值变化小,流量小时,则流量相对值变化大。

3. 抛物线特性

流量按行程的二方成比例变化,大体具有线性和等百分比特性的中间特性。从上述三种特性的分析可以看出,就其调节性能上讲,以等百分比为最优,其调节稳定,调节性能好。而抛物线特性又比线性特性的调节性能好,可根据使用场合的要求不同,挑选在其中任何一种流量特性。

性能参数

型号公称通径
(mm)
流通能力(设计CV)设计压差(Mpa)最大流量
(t/h)
介质温度
       ≤℃
工作行程
       (mm)
流量特性
T61Y-100
200.10.40.631.01.6123454.325010线性  等百分比
T61Y-20065152.54540等百分比
T61Y-200321.646.3

0.511.522.51716等百分比
HF_T61Y-200322.92.55.5等百分比
